O que é um rolamento de giro?
A rolamento de giro (também chamado de anel de giro ou rolamento de rotação) é um rolamento de elementos rolantes de grande diâmetro projetado para suportar cargas combinadas - cargas axiais, radiais e de momento (inclinação) - simultaneamente, permitindo que uma plataforma giratória gire suavemente em relação a uma base fixa.
Ao contrário de um rolamento de esferas padrão, que geralmente suporta apenas um ou dois tipos de carga, um rolamento de giro é construído como um sistema de rotação compacto e autossuficiente. Ele normalmente integra:
- Um anel interno e anel externo, uma das quais geralmente possui dentes de engrenagem (internos ou externos) para engate de transmissão
- Elementos rolantes - bolas ou rolos - dispostos em uma ou mais fileiras entre os anéis
- furos de montagem Para instalação direta por parafusos, eliminando a necessidade de uma carcaça separada.
- Focas para manter os contaminantes fora e o lubrificante dentro
Esse design multifuncional é o motivo pelo qual os rolamentos de giro são usados sempre que um componente grande e pesado precisa girar com precisão e confiabilidade – desde guindastes de construção a antenas de satélite e, cada vez mais, a máquinas-ferramenta.

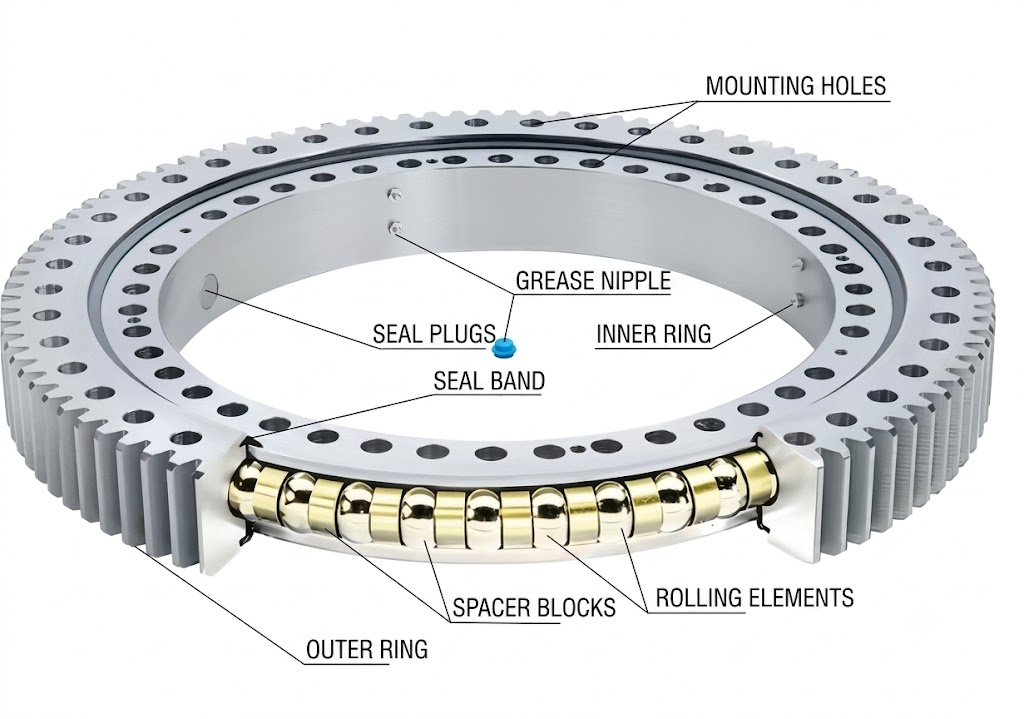

Secção transversal de um rolamento de giro mostrando as pistas de rolamento, os elementos rolantes e os dentes da engrenagem integrada.
Por que as máquinas-ferramenta usam rolamentos de giro?
Em aplicações de máquinas-ferramenta - mesas rotativas, mesas indexadoras, cabeçotes giratórios, mesas giratórias em centros de retificação ou fresagem - o rolamento desempenha duas funções simultaneamente: suportar cargas pesadas, muitas vezes descentradas, e manter a precisão rotacional suficientemente rígida para não comprometer o próprio processo de usinagem.
Um rolamento de giro é adequado para essa função porque:
- Gerencia carregamento combinado em um único componente. Uma mesa rotativa suporta o peso da peça (carga axial), as forças de corte laterais (carga radial) e os momentos de tombamento provenientes de cargas fora do eixo — tudo simultaneamente. Um rolamento de giro é projetado especificamente para essa combinação.
- Proporciona alta precisão rotacional. As tolerâncias de posicionamento em máquinas-ferramenta são extremamente rigorosas. O desalinhamento dos rolamentos afeta diretamente a precisão da peça, por isso os rolamentos de giro de precisão são fabricados com tolerâncias rigorosas em relação à circularidade da pista de rolamento e à folga axial/radial.
- Economiza espaço e simplifica o design. Como o próprio rolamento fornece a interface de montagem, os fabricantes de máquinas evitam empilhar rolamentos axiais e radiais separados, reduzindo a complexidade da montagem e o erro de empilhamento.
- Garante longa vida útil em regime de operação contínua. As máquinas-ferramenta frequentemente operam em vários turnos de produção. A dureza da pista de rolamento e a retenção da lubrificação tornam-se cruciais para evitar corrosão e desgaste ao longo dos anos de operação.

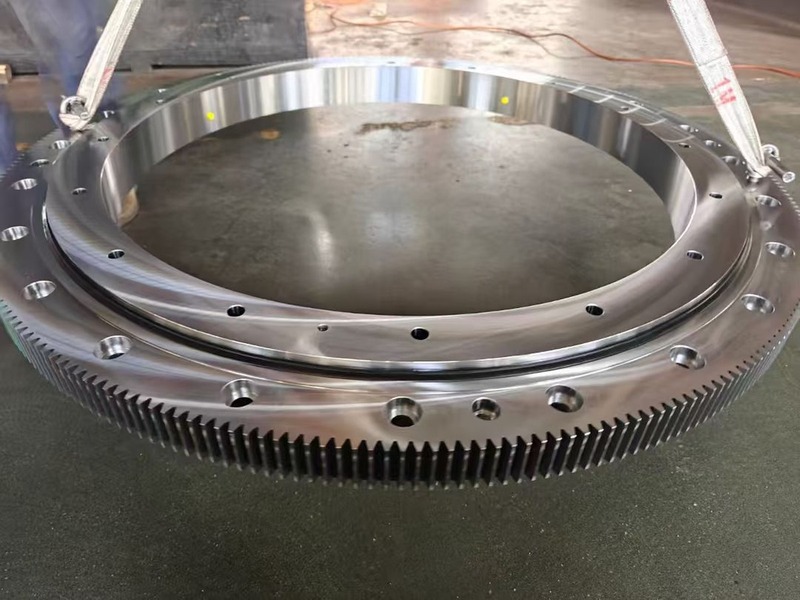

Rolamento de giro usado em uma máquina-ferramenta CNC.
Tipos de rolamentos de giro usados em máquinas-ferramenta
| Tipo | Estrutura | Uso típico em máquinas-ferramenta |
|---|---|---|
| Rolamento de esferas de contato de quatro pontos de carreira única | Uma fileira de bolas em contato com a pista em quatro pontos. | Mesas rotativas/indexadoras com cargas moderadas |
| Rolamento de esferas de carreira dupla | Duas fileiras de bolas, maior capacidade de carga | Mesas rotativas maiores, acessórios mais pesados |
| Rolamento de rolos cruzados | Rolos dispostos perpendicularmente uns aos outros em uma única fileira | Aplicações que exigem alta rigidez e precisão em um tamanho compacto - comuns em cabeçotes giratórios de precisão. |
| Rolamento de rolos de três carreiras | Linhas separadas para cargas axiais, radiais e de momento. | Plataformas rotativas de grande diâmetro e alta resistência |
Os designs de roletes cruzados e esferas de contato em quatro pontos são as opções mais comuns quando a precisão de posicionamento é prioritária, uma vez que sua construção minimiza a folga interna e a deformação elástica sob carga.

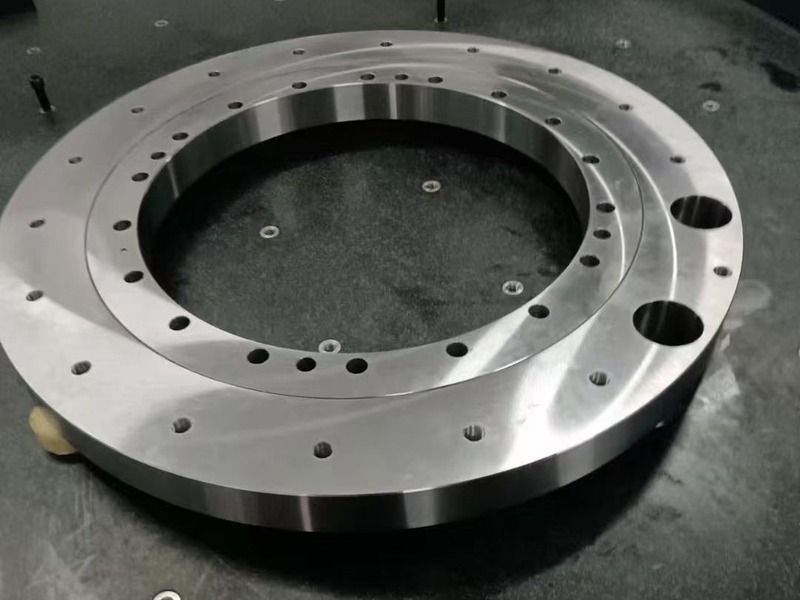

Rolamento de giro finalizado, pronto para integração em máquina-ferramenta.
Critérios de seleção essenciais para compradores
A escolha de um rolamento de giro para uma máquina-ferramenta não se resume apenas a encontrar um diâmetro compatível. Os compradores devem avaliar:
- Capacidades de carga - Capacidade de carga axial, radial e de momento estática e dinâmica, com base no ciclo de trabalho real, e não apenas na carga máxima.
- Classe de precisão - Tolerâncias de excentricidade e precisão rotacional adequadas ao processo de usinagem (uma mesa giratória para desbaste e uma mesa indexadora para retificação de precisão necessitam de classes de tolerância muito diferentes)
- Dureza e material da pista de corrida - As pistas de rolamento endurecidas por indução em aços-liga de médio carbono (como 42CrMo ou 50Mn) resistem ao desgaste e à corrosão por pites muito melhor do que as pistas de rolamento temperadas em toda a sua extensão ou não temperadas sob carregamento cíclico repetitivo.
- Tipo de engrenagem e módulo - Engrenagens internas versus externas, e módulo/passo da engrenagem, devem ser compatíveis com o sistema de acionamento.
- Vedação - Os ambientes de máquinas-ferramenta frequentemente envolvem fluido de corte, cavacos e poeira; a qualidade da vedação afeta diretamente a vida útil dos rolamentos.
- Dimensões do círculo dos parafusos e de montagem - Deve integrar-se com a estrutura da máquina existente ou planejada.
- Classificação de velocidade de rotação - As mesas rotativas de serviço contínuo precisam de rolamentos projetados para rotação sustentada, não apenas para giro ocasional.
Como a qualidade é verificada
Como um rolamento de giro é um componente de precisão que suporta carga, e não uma peça de uso geral, a verificação é tão importante quanto a ficha técnica. Os compradores devem perguntar aos fornecedores sobre:
- Inspeção dimensional e geométrica - Idealmente, a verificação deve ser feita com máquinas de medição por coordenadas (MMC) para confirmar a circularidade da pista de rolamento, o posicionamento dos furos dos parafusos e a precisão das engrenagens em relação às tolerâncias do desenho.
- Certificação de materiais - Certificados de fábrica confirmando a qualidade do aço e o tratamento térmico.
- Teste de dureza - Confirmar se a dureza da superfície da pista de rolamento atende à profundidade e faixa especificadas após o endurecimento por indução.
- Certificação do sistema de qualidade - Controle de processo ISO 9001 e conformidade com a marcação CE, quando exigida pelo produto final.
- Testes de carga ou registros de processo rastreáveis, especialmente para peças personalizadas ou de primeira encomenda
Para rolamentos com diâmetros personalizados (aproximadamente de 1 a 5 metros é uma faixa comum para trabalhos pesados em grandes mesas rotativas e estruturas giratórias), os compradores também devem confirmar se o fabricante pode produzi-los. encomendas personalizadas de peça única - visto que muitos projetos de máquinas-ferramenta de grande porte não necessitam de volumes de produção em massa, apenas de uma peça projetada corretamente.
Inspeção por CMM garantindo a circularidade e a precisão dimensional da pista de rolamento.
Rolamentos de giro personalizados versus padrão
Os rolamentos de giro padrão de catálogo funcionam para tamanhos comuns de mesas rotativas, mas muitos fabricantes de máquinas-ferramenta - especialmente para grandes fresadoras de pórtico, centros de retificação pesados ou estruturas giratórias especializadas - precisam de um rolamento projetado para um padrão de parafusos, módulo de engrenagem ou caso de carga específico que não existe no mercado.
Os rolamentos de giro personalizados permitem:
- Compatível exatamente com as interfaces de montagem existentes (útil para adaptações e reconstruções).
- Especificações de carga e precisão ajustadas à aplicação real, em vez de serem superdimensionadas ou subdimensionadas.
- Integração de características específicas da aplicação, como dentes de engrenagem não padronizados ou arranjos de vedação.
A desvantagem é o prazo de entrega: rolamentos de giro personalizados de grande diâmetro normalmente exigem várias semanas para engenharia, forjamento/laminação, usinagem, tratamento térmico e inspeção final - geralmente na faixa de 30 a 45 dias, dependendo do tamanho e da complexidade.

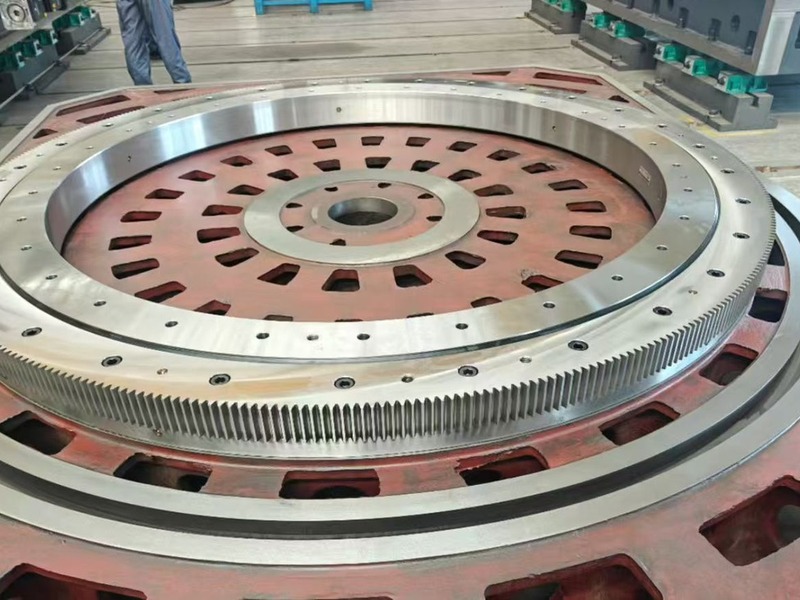

Rolamento de giro de grande diâmetro em ambiente de produção
Perguntas frequentes
Qual a diferença entre um rolamento de giro e um rolamento comum?
Um rolamento de giro suporta cargas axiais, radiais e de momento simultaneamente em uma unidade integrada com furos de montagem e, frequentemente, dentes de engrenagem, enquanto um rolamento comum (como um rolamento de esferas de ranhura profunda) normalmente suporta apenas uma direção de carga principal e requer uma carcaça separada.
Que tipo de aço é usado para as pistas de rolamento dos rolamentos de giro?
Aços de liga com médio teor de carbono, como o 42CrMo e o 50Mn, são escolhas comuns, selecionados por sua capacidade de atingir alta dureza superficial por meio de têmpera por indução, mantendo ao mesmo tempo um núcleo mais resistente.
É possível fabricar rolamentos de giro em tamanhos personalizados?
Sim. Fabricantes com capacidade interna de forjamento, usinagem e tratamento térmico podem produzir rolamentos de giro com diâmetros personalizados — incluindo tamanhos grandes na faixa de 1 a 5 metros — para atender a requisitos específicos de montagem e carga, muitas vezes partindo de uma única peça.
Como se mede a precisão dos rolamentos de giro?
A precisão é medida por meio de testes de excentricidade e inspeção dimensional, idealmente utilizando uma máquina de medição por coordenadas (MMC) para verificar a circularidade da pista de rolamento, a precisão das engrenagens e as posições dos furos de montagem em relação às tolerâncias de engenharia.
Quanto tempo demora para fabricar um rolamento de giro personalizado?
Os prazos de entrega variam de acordo com o tamanho e a complexidade, mas 30 a 45 dias é um intervalo típico para rolamentos de giro personalizados de grande diâmetro, abrangendo a aquisição de materiais, usinagem, tratamento térmico e inspeção.
Precisa de um rolamento de giro para um projeto de máquina-ferramenta? O parceiro ideal deve ser capaz de orientá-lo nos cálculos de carga, classes de precisão e certificação de materiais, e não apenas fornecer um orçamento com base em um desenho.
