Seleção do rolamento de giro
Um guia prático para quem compra casa pela primeira vez
Vai adquirir seu primeiro anel giratório? Aqui está o que você precisa saber.
O que é um rolamento de giro? Trata-se de um rolamento de grande diâmetro que suporta uma plataforma giratória, resistindo simultaneamente a cargas axiais, radiais e de momento. Ao contrário de um rolamento padrão, ele é fornecido como uma unidade autossuficiente com anel interno, anel externo, elementos rolantes, furos de montagem e, frequentemente, dentes de engrenagem integrados, parafusado diretamente em uma estrutura sem a necessidade de uma carcaça separada.
Para quem compra rolamentos de giro pela primeira vez, as fichas técnicas podem parecer complexas. Este guia aborda as principais decisões que você precisa tomar, explica o significado dos termos técnicos para a sua aplicação e ajuda você a fazer as perguntas certas ao comparar fornecedores.
1. Compreenda a sua carga
Três forças que toda ficha técnica espera que você conheça.
Todo fornecedor de rolamentos de giro Perguntarão sobre a carga. Mas "carga" não é um único número — são três. Acertar esses três valores é o passo mais importante na seleção do rolamento correto.
Carga axial
Força atuando ao longo do eixo de rotação — verticalmente para cima ou para baixo. Uma peça pesada em uma mesa rotativa, pressionando verticalmente para baixo, representa uma carga puramente axial. A maioria das aplicações possui alguma componente axial.
Carga radial
Força atuando lateralmente, perpendicular ao eixo de rotação. Força de corte lateral em uma mesa de máquina-ferramenta ou em um braço de guindaste oscilando lateralmente. Geralmente menor que as cargas axiais e de momento em aplicações com guindastes.
Carga de Momento (Momento de Inclinação)
Não se trata de um empurrão unidirecional, mas sim de uma força que tenta tombar o rolamento. Isso ocorre quando uma carga está deslocada em relação ao eixo central do rolamento — como um guindaste levantando algo na extremidade de um braço estendido. Essa é geralmente a carga dominante em equipamentos de lança e a mais comumente subestimada por quem compra um equipamento desse tipo pela primeira vez.
Por que isso é importante: Diferentes aplicações geram diferentes combinações de carga. Uma mesa rotativa de máquina-ferramenta é predominantemente submetida a cargas axiais. Um guindaste, por sua vez, está sujeito a cargas axiais, radiais e de momento significativas simultaneamente. Um fornecedor que pergunta apenas "qual o peso da sua carga?" sem especificar essas três cargas separadamente provavelmente está subestimando o peso do rolamento.
2. Escolha a estrutura de rolamento adequada.
Quatro tipos padrão, cada um com uma finalidade de projeto diferente.
Os rolamentos de giro são oferecidos em algumas configurações internas padrão. A escolha da configuração correta depende da magnitude da carga, dos requisitos de precisão e do orçamento disponível.
| Tipo | Capacidade de carga | Precisão | Ideal para |
|---|---|---|---|
| Bola de uma fileira | Moderado | Padrão | Mesas giratórias gerais, guindastes de pequeno porte, plataformas aéreas |
| Bola de fileira dupla | Moderado-Alto | Padrão | Guindastes médios, mesas giratórias maiores |
| Rolo cruzado | Alto | Muito alto | Mesas rotativas CNC, automação, robótica, máquinas de precisão |
| Rolo de três fileiras | Ultra-alto | Alto | Escavadeiras de grande porte, equipamentos de mineração, turbinas eólicas, máquinas portuárias. |
Dica de seleção: Se a sua aplicação exigir alta precisão rotacional e folga zero (por exemplo, uma mesa rotativa de máquina CNC), o tipo de rolo cruzado é a escolha padrão, apesar do custo mais elevado. Se a capacidade de carga for a sua principal preocupação e a precisão for secundária, um design de esferas de três ou duas fileiras pode oferecer melhor relação custo-benefício.
3. Materiais e Tratamento Térmico
O que contribui para a durabilidade de um rolamento?
Dois tipos de aço dominam a indústria de rolamentos de giro: 42CrMo e 50 milhõesAmbos são aços estruturais ligados, mas desempenham funções ligeiramente diferentes:
42CrMo (Liga de Cromo-Molibdênio)
Maior tenacidade e resistência ao impacto. Responde excepcionalmente bem ao endurecimento por indução da pista de rolamento. Preferencial para rolamentos sujeitos a cargas de choque, partidas e paradas frequentes ou onde a confiabilidade sob carga variável é crítica. Dureza típica após têmpera e revenido: núcleo HRC 28-32, com superfície da pista de rolamento endurecida para HRC 55-62.
50Mn (Aço Manganês)
Boa resistência ao desgaste com um custo de material menor. Adequado para aplicações de carga moderada, onde o espectro de carga é previsível e os impactos são mínimos. Comum em rolamentos menores ou projetos com restrições orçamentárias.
Endurecimento por indução da pista de corrida
A pista de rolamento é a ranhura onde os elementos rolantes efetivamente rolam. O endurecimento por indução aquece apenas a camada superficial da pista (tipicamente com 2 a 4 mm de profundidade) através de um aquecimento localizado rápido, seguido de um resfriamento também rápido, tornando o núcleo de aço mais resistente e menos quebradiço. Essa combinação — superfície dura e núcleo resistente — permite que a pista resista a milhões de ciclos de rolamento sem trincar.
Dica para compradores: A profundidade da camada endurecida (a espessura real medida da superfície endurecida) é uma das especificações mais frequentemente omitidas na indústria. Solicite ao seu fornecedor um relatório de teste de gradiente de dureza — de preferência de um laboratório independente. Uma profundidade de 2 a 4 mm é típica para a maioria das pistas de rolamento de rolamentos de giro, mas confirmar isso com dados é melhor do que confiar em um único número em um orçamento.
4. Verificação de Precisão e Qualidade
Como saber se o rolamento realmente atenderá às suas especificações?
A precisão é normalmente expressa como uma tolerância de excentricidade — o quanto a pista de rolamento se desvia de um círculo perfeito durante a rotação. Para tarefas gerais de rotação, tolerâncias mais amplas são aceitáveis. Para centros de usinagem ou aplicações que exigem posicionamento preciso, são especificadas classes de precisão mais rigorosas.
Inspeção CMM
A Máquina de Medição por Coordenadas (MMC) É o método padrão para verificar se um rolamento personalizado ou de precisão atende às tolerâncias especificadas no desenho antes do envio. Ele mede a circularidade da pista de rolamento, a posição dos furos dos parafusos, a precisão dos dentes da engrenagem e outras dimensões críticas. Um fornecedor com capacidade de medição por coordenadas (CMM) interna pode fornecer um relatório de inspeção para cada rolamento personalizado — solicite-o.
5. Tamanhos personalizados versus tamanhos padrão
Quando as opções disponíveis no mercado não servem
Muitas aplicações de rolamentos de giro exigem dimensões, padrões de furação ou configurações de engrenagens que não estão disponíveis em catálogos padrão. Isso é especialmente comum em reformas de máquinas-ferramenta, modernizações de equipamentos ou estruturas não padronizadas onde o rolamento original precisa ser substituído diretamente.

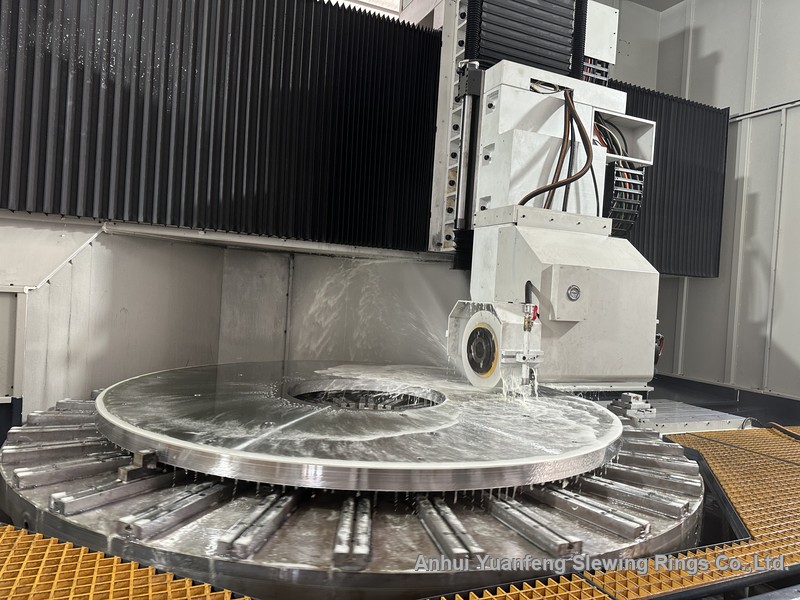

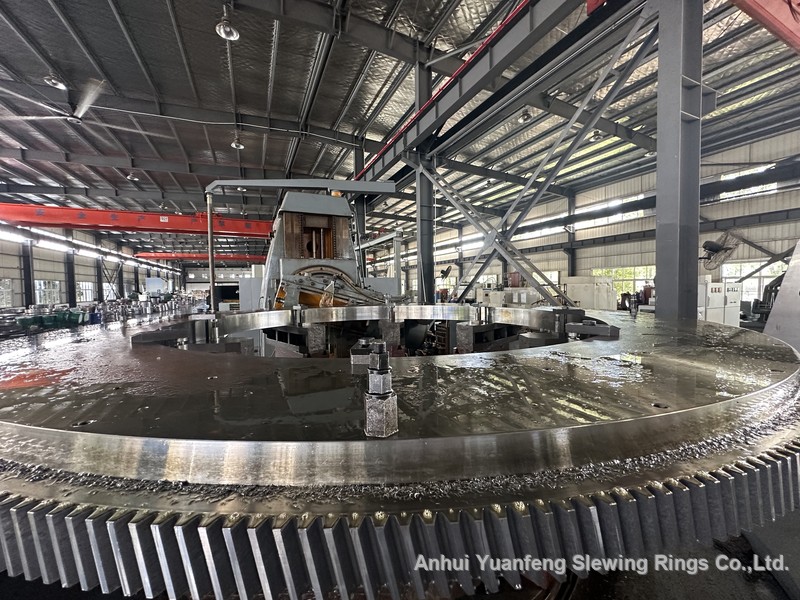

A rolamento de giro personalizado É projetado de acordo com o padrão de furação, a condição de carga, o módulo de engrenagem e as dimensões específicas do comprador. Fabricantes com capacidade interna de forjamento, usinagem e tratamento térmico geralmente podem produzir tamanhos personalizados a partir de uma única peça — não há exigência de quantidade mínima para produção em massa.
O que fornecer para um orçamento personalizado: Um desenho esquemático ou um esboço com as dimensões, mostrando o círculo dos parafusos, os diâmetros interno e externo, a altura total, o módulo da engrenagem e o número de dentes (se aplicável), além das condições de carga. Caso não possua um desenho, uma descrição da estrutura de acoplamento e da aplicação é suficiente para que um fabricante experiente sugira um projeto adequado.
6. Como começar
Quando estiver pronto para adquirir um rolamento de giro, aqui está uma lista de verificação simples para reunir antes de entrar em contato com os fornecedores:
1. Tipo de aplicação (guindaste, máquina-ferramenta, turbina eólica, etc.)
2. Cargas estimadas – axial, radial e de momento separadamente
3. Diâmetro interno, diâmetro externo e altura total necessários.
4. Requisitos de velocidade e precisão de rotação
5. Especificações da engrenagem -- dentes internos ou externos, módulo, número de dentes
6. Ambiente operacional (interno, externo, faixa de temperatura, umidade, poeira)
7. Quantidade alvo e prazo de entrega
Um fornecedor com experiência em diversos setores geralmente consegue sugerir a configuração mais econômica assim que esses pontos básicos estiverem claros. Não hesite em enviar um esboço ou descrever sua configuração atual — mesmo informações incompletas são suficientes para uma recomendação inicial.
Tem um projeto em mente?
Envie-nos os detalhes da sua aplicação ou um desenho, e nós recomendaremos a configuração de rolamento de giro adequada às suas necessidades.
