Rolamentos de giro para manipuladores de sucata e carregadeiras de garra
Estamos sempre prontos para você.
Rolamentos de giro para manipuladores de sucata e carregadeiras de garra
Como o anel de giro correto resiste às tarefas mais exigentes de movimentação de materiais.
Guia de Anhui Yuanfeng
Resposta rápida
O rolamento de giro de uma carregadeira de sucata ou carregadeira com garra é o grande rolamento rotativo localizado sob a estrutura superior da máquina, que permite que a cabine, a lança e a garra girem em um círculo de trabalho completo enquanto suportam todo o peso da carga. Como essas máquinas agarram cargas pesadas e irregulares e as giram milhares de vezes por turno, seus anéis de giro enfrentam momentos de inclinação maiores, impactos mais fortes e ambientes mais sujos do que a maioria dos rolamentos de escavadeiras - portanto, eles precisam do tipo certo, do tamanho certo e de qualidade comprovada.
Principais conclusões
1. O momento de inclinação é o fator determinante do projeto: Uma garra carregada na extremidade de uma lança longa cria um momento de tombamento muito maior do que o peso que ela levanta. Dimensionar o rolamento pela capacidade de momento, não pelo peso estático.
2. Cargas de impacto danificam as canaletas de rolamento: Ao manusear sucata ou vasculhar um estoque, a carga é transferida para o rolamento. As pistas de rolamento endurecidas com dureza HRC 55-62 e profundidade de camada adequada são o que absorvem esse impacto.
3. A frequência de oscilação desgasta os dentes da engrenagem: Um operador pode realizar centenas de giros completos por turno. A qualidade das engrenagens e o endurecimento dos dentes determinam se o mecanismo de giro permanecerá funcionando suavemente por anos ou se desgastará em poucos meses.
4. A poeira é a assassina silenciosa: Os depósitos de sucata e os portos de minério estão repletos de partículas abrasivas finas. A qualidade da vedação é tão importante quanto a capacidade de carga nessa aplicação.
5. Selecione o rolamento adequado à classe da máquina: Rolo de esferas de uma fileira para manipuladores compactos, rolo de esferas de duas fileiras ou rolo cruzado para unidades de tamanho médio, rolo de três fileiras para máquinas grandes e robustas - cada um tem sua aplicação específica.
Onde o rolamento funciona em um manipulador de sucata
Uma carregadeira de sucata — também chamada de carregadeira de garra, carregadeira de cabo ou manipuladora de materiais — é uma máquina construída especificamente para movimentar materiais soltos e pesados. É possível vê-las em depósitos de sucata alimentando trituradores, em portos descarregando minério e sucata de navios e em siderúrgicas manuseando tarugos e placas. Elas se parecem com escavadeiras, mas são otimizadas para uma única tarefa: agarrar uma carga e balançá-la até o local desejado..
O rolamento de giro fica entre o chassi de esteiras ou rodas e a superestrutura — a cabine, a lança e o conjunto da garra. Ele suporta todo o peso da máquina superior mais a carga e permite que o operador gire a garra para qualquer ponto em um círculo ao redor da máquina. Em muitas manipuladoras, esse movimento de giro é o mais frequente: pegar sucata, girar de 90 a 180 graus, depositá-la em um caminhão ou caçamba e girar de volta. O dia todo.
Devido a esse padrão de trabalho, um anel giratório para manuseio de sucata é geralmente selecionado por capacidade de momento de inclinação Primeiro. O momento surge do comprimento da lança multiplicado pela carga na garra - e quando uma garra cheia de sucata pesada se projeta para o lado, a força que tenta inclinar a estrutura superior para fora do apoio é várias vezes o peso da própria carga.
Por que as carregadeiras de garra desgastam mais os rolamentos do que as escavadeiras?
Se você já comprou rolamentos de giro para escavadeiras, vale a pena dar uma segunda olhada na aplicação em manipuladores de sucata. As diferenças não são sutis:
| Fator de Carga | Escavadora | Operador de Sucata / Carregador de Garra |
|---|---|---|
| Balanço típico | Arcos parciais durante a escavação | Balanços completos de 360 graus com carga, constantemente |
| Carregar personagem | Os dentes da caçamba cortam o solo, preenchendo-o de maneira relativamente uniforme. | A garra fecha em sucata irregular, impactos fortes e centro de gravidade desigual. |
| Ambiente | Sujeira, lama, um pouco de poeira | Partículas abrasivas finas, pó de minério, maresia nos portos, temperaturas extremas. |
| Eventos de impacto | Ocasionalmente (solo duro, pedras) | A cada ciclo: mandíbulas da garra se fechando com força sobre a sucata densa. |
O resultado prático: os manipuladores especificam rolamentos com maior capacidade dinâmica e melhor vedação do que uma escavadeira do mesmo porte precisaria. Compradores que reutilizam as especificações dos rolamentos de uma escavadeira para uma carregadeira de garra frequentemente acabam com desgaste prematuro da pista de rolamento ou travamento do eixo de giro.
Caso real da máquina: 160 toneladas de aço, uma garra de 10 toneladas.

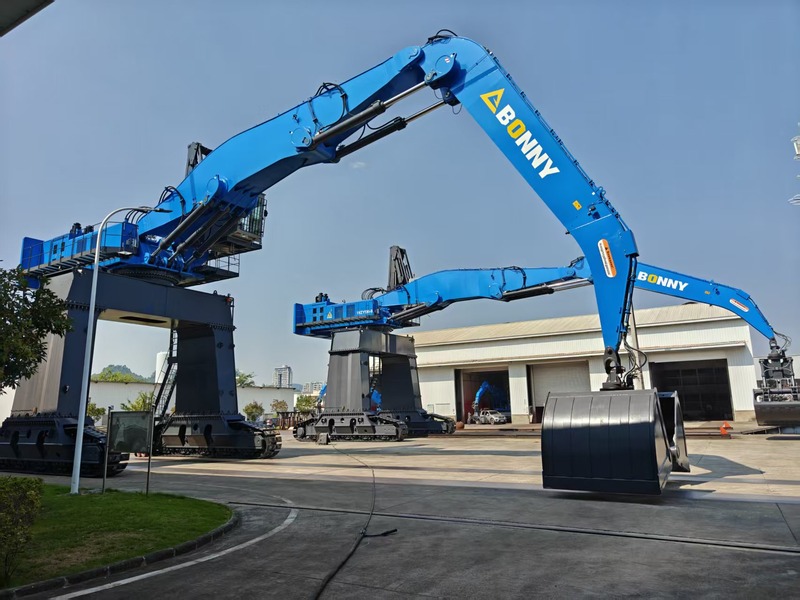

Considere o manipulador de sucata mostrado no início deste guia. A própria máquina pesa 160 toneladas - tanto quanto um vagão ferroviário totalmente carregado. Sua garra, no entanto, levanta apenas cerca de 10 toneladas de sucata por ciclo. À primeira vista, isso parece uma carga pequena para uma máquina tão grande. Não é, porque o rolamento de giro não suporta o peso da máquina da mesma forma que a fundação suporta um prédio.
O que o rolamento realmente resiste é o momento de inclinaçãoA carga da garra multiplicada pelo raio de trabalho da lança, mais o peso da própria lança atuando em seu centro de gravidade. Uma garra de 10 toneladas na extremidade de uma lança longa cria um momento muito maior do que 10 toneladas de força vertical simples – e esse momento, repetido a cada giro e impactado a cada garra, é o que as pistas dos rolamentos e os dentes das engrenagens devem absorver por anos.
Por que isso é importante para você: Ao solicitar um orçamento, não diga "rolamento para uma máquina de 160 toneladas". Informe o comprimento da lança, a capacidade da garra e o material mais pesado — o fornecedor precisa do raio de trabalho e da carga nesse raio para calcular o momento que dimensiona o anel.
Escolhendo o tipo certo de rolamento para a classe da máquina
As máquinas de manuseio de sucata variam desde modelos compactos de 10 toneladas para movimentação de sucata leve até enormes máquinas portuárias capazes de manusear 50 toneladas ou mais de minério em uma única garra. O tipo de rolamento segue a classe da máquina:
| Tipo de rolamento | Máquina típica | Por que funciona |
|---|---|---|
| Bola de contato de quatro pontos de fileira única | Manipuladores compactos, garras pequenas (aproximadamente até 20 toneladas) | Econômico, compacto e capaz de lidar bem com cargas axiais e de momento combinadas em regime de serviço moderado. |
| Bola de fileira dupla | Manipuladores e garras de sucata de médio porte | Maior rigidez e capacidade de momento do que uma única fileira, a um custo moderado. |
| Rolo cruzado | Manipuladores que precisam de controle preciso do balanço | Opção de folga zero onde a precisão e a rigidez do swing são importantes. |
| Rolo de três fileiras | Grandes embarcações portuárias, para minério pesado e sucata. | Capacidade máxima de momento e rigidez para as máquinas de maior porte. |
Dica de seleção: Informe ao seu fornecedor a classe da máquina, o comprimento da lança, a capacidade da garra e o material mais pesado que você segura - não apenas "um rolamento para um manipulador de sucata". O momento de carga é o que determina o tamanho do anel, e ele não pode ser calculado apenas com base no peso da máquina.
Quatro fatores de qualidade que determinam a vida útil
Quando o tipo e o tamanho estão corretos, a diferença entre um rolamento que dura uma temporada e um que dura uma década se resume a quatro fatores:
1. Tratamento térmico e de materiais
Anéis de qualidade são fabricados a partir de aço 42CrMo ou 50Mn. As pistas de rolamento são endurecidas por indução a uma dureza de 55-62 HRC, e a profundidade da camada endurecida é o que garante resistência à fadiga por contato de rolamento sob impacto repetido. Confirme a especificação de têmpera por escrito. Verifique a qualidade do material, a dureza da superfície e a profundidade da camada endurecida antes de fazer o pedido. Um fornecedor que consegue documentar o processo é um fornecedor que pode ser auditado.
2. Precisão e dureza dos dentes da engrenagem
A maioria das manipuladoras gira por meio de uma engrenagem interna ou externa acionada por um motor hidráulico e pinhão. Com centenas de giros por turno, o perfil, o passo e a dureza dos dentes determinam por quanto tempo a transmissão permanecerá suave. Inspecione a qualidade dos dentes e confirme o tratamento térmico das engrenagens com o mesmo rigor aplicado às pistas de rolamento.
3. Vedação para ambientes abrasivos
Partículas finas de sucata e pó de minério podem se infiltrar em qualquer fresta. Retentores multilábios e proteção labiríntica mantêm a canaleta limpa e a graxa no lugar. Se um orçamento não especificar o tipo de vedação, solicite essa informação — nesta aplicação, a vedação é um detalhe crucial.
4. Qualidade mensurada e documentada
Cada anel deve ser inspecionado em uma máquina de medição por coordenadas, com um relatório que acompanha o produto. A rastreabilidade — lote de material, registros de tratamento térmico, dimensões finais — transforma um componente em parte documentada da história da sua máquina.
O que perguntar a um fornecedor - e o que a Yuanfeng oferece
Seja você um fabricante de equipamentos originais (OEM) produzindo manipuladores ou um revendedor buscando peças de reposição para uma frota existente, as perguntas são as mesmas: Vocês fabricam internamente? Quais tipos de aço vocês utilizam? Como vocês verificam a têmpera das pistas de rolamento e das engrenagens? Posso ver um relatório de medição por coordenadas (CMM) de um anel de produção recente?
Na Anhui Yuanfeng, usinamos, tratamos termicamente, retificamos e montamos anéis de giro internamente em Hefei, China, com diâmetros de 200 mm a 6.000 mm, em modelos de esferas de uma fileira, esferas de duas fileiras, rolos cruzados e rolos de três fileiras, com engrenagens internas ou externas, conforme especificado. Nossos materiais são 42CrMo e 50Mn; as pistas de rolamento são endurecidas por indução a HRC 55-62. Cada unidade é medida em uma máquina de medição por coordenadas (MMC) Zeiss e possui um ID de produto exclusivo com rastreabilidade completa. Nosso pedido mínimo é de 1 peça, e a produção personalizada padrão leva cerca de 40 dias – o que significa que mesmo um único anel de reposição para um manipulador em funcionamento é viável, e não um compromisso em escala de fábrica.
Perguntas frequentes
Respostas rápidas para compradores de equipamentos para manuseio de sucata e carregadeiras de garra
P: Qual o tamanho? rolamento de giro O que um operador de sucata precisa?
O dimensionamento é feito com base no momento de inclinação, não no peso da máquina. Manipuladores compactos geralmente usam anéis com diâmetro entre 500 mm e 1.200 mm; manipuladores portuários de grande porte podem exigir anéis de 2.000 mm ou mais. Deixe uma mensagem com a classe da sua máquina, o comprimento da lança e a capacidade da garra para receber uma recomendação precisa.
P: Bola de uma fileira ou rolo de três fileiras para carregadeira de garra?
Para manipuladores compactos e de médio porte com uso moderado, os anéis de esferas de contato de quatro pontos com uma única fileira são econômicos e confiáveis. Para máquinas grandes, garras pesadas ou oscilação constante com carga máxima, os anéis de rolos de três fileiras oferecem máxima capacidade de momento e rigidez. Unidades de médio porte para serviço pesado geralmente utilizam anéis de esferas de fileira dupla.
P: O que causa a falha do rolamento de giro em manipuladores de sucata?
As causas mais comuns são a contaminação das pistas de rolamento devido a falhas nas vedações, a profundidade insuficiente da camada de proteção sob cargas de impacto e o desgaste dos dentes da engrenagem devido a movimentos bruscos de giro. A lubrificação regular, a inspeção das vedações e o tratamento térmico documentado desde o início previnem a maioria das falhas.
P: Vocês podem fornecer um rolamento de reposição para uma marca de manipulador já existente?
Sim. Forneça as dimensões do rolamento, o padrão de furação, as especificações da engrenagem (módulo, número de dentes, interna ou externa) e quaisquer marcações do anel original. Fabricamos peças de reposição personalizadas com pedido mínimo de 1 unidade e prazo de produção de aproximadamente 40 dias.
P: Com que frequência o rolamento de uma carregadeira de garra deve ser lubrificado novamente?
Para operação contínua em vários turnos, lubrifique novamente diariamente ou a cada 8 a 10 horas de trabalho; para uso mais leve, uma vez por semana costuma ser suficiente. Sempre remova a graxa velha até que a graxa nova saia pelas folgas da vedação e siga o cronograma de lubrificação do rolamento em condições de poeira.
