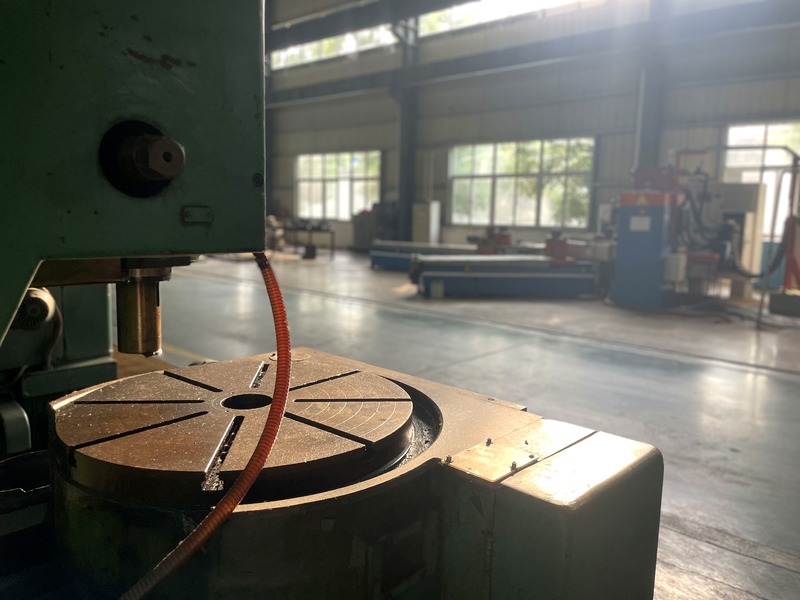

Folga versus pré-carga em rolamentos de giro: como escolher para uma mesa rotativa de máquina-ferramenta
O que cada configuração faz, quando uma mesa rotativa precisa dela e o que incluir na sua consulta.
Guia da Anhui Yuanfeng Slewing Rings Co., Ltd.
Resposta rápida
A folga é o pequeno movimento livre dentro de um rolamento; a pré-carga, também chamada de folga zero, elimina esse movimento e coloca os elementos rolantes sob uma leve pressão. Para mesas rotativas em mandriladoras, fresadoras e tornos verticais, um rolamento pré-carregado ou com folga zero geralmente proporciona maior rigidez e posicionamento, ao custo de um torque de rotação mais elevado. Para aplicações lentas, de baixa carga ou sem precisão, a folga normal costuma ser suficiente e mais econômica. A escolha correta depende da carga de corte, da precisão desejada e da potência de acionamento.
Principais conclusões
1. A folga é normal e não um defeito: Uma pequena folga axial e radial permite que o rolamento gire livremente, absorve a expansão térmica e possibilita a montagem.
2. A pré-carga é uma estratégia deliberada: Eliminar a folga aumenta a rigidez, a repetibilidade do posicionamento e a resistência à vibração, além de aumentar o torque de rotação e o calor simultaneamente.
3. As mesas rotativas de precisão geralmente precisam de pré-carga ou folga zero: Qualquer folga permite que a mesa incline ou se desloque sob a força de corte, o que resulta em acabamento superficial ruim e erros de posicionamento após a indexação.
4. Mais pré-carga nem sempre é melhor: Pressão excessiva aumenta a demanda de torque, gera calor em alta velocidade, acelera o desgaste e torna o rolamento menos tolerante a superfícies de montagem irregulares.
5. Especifique a condição em números: Indique a folga ou pré-carga desejada, a direção da medição e o torque permitido, pois "folga zero" e "pré-carga" não são a mesma coisa para todos os fornecedores.
O que é folga em um rolamento de giro?
Todo rolamento de giro Possui certa liberdade de movimento entre seus anéis interno e externo. Essa liberdade é medida em duas direções:
- Folga axial: O quanto um anel pode se mover para cima e para baixo em relação ao outro.
- Folga radial: O quanto um anel pode se mover lateralmente em relação ao outro.
A folga não é um defeito. Uma pequena folga permite que o rolamento gire livremente, tolera a expansão térmica e possibilita a montagem. Os problemas começam quando há folga em excesso ou quando há folga insuficiente.
O que é pré-carga (folga zero)?
Um rolamento pré-carregado é construído de forma que os elementos rolantes, esferas ou rolos, fiquem ligeiramente comprimidos entre as pistas de rolamento. Não há folga, e o rolamento já suporta uma pequena carga interna antes da aplicação de qualquer carga externa.
Folga zero é o nome comum para um rolamento sem folga mensurável. Tecnicamente, um rolamento pode variar de ligeiramente solto a folga zero, ou até mesmo com uma pré-carga definida. Certifique-se de que você e seu fornecedor usem a mesma terminologia para a mesma condição e especifiquem o valor desejado em números.
Como eles se comparam
| Propriedade | folga normal | Pré-carregado / folga zero |
|---|---|---|
| Jogo grátis | Pequeno, mas presente | Nenhum |
| Rigidez sob carga | Mais baixo | Mais alto |
| Repetibilidade de posicionamento | Justo | Melhorar |
| Resistência à vibração e ao ruído | Mais baixo | Mais alto |
| torque de fricção rotativa | Mais baixo | Mais alto |
| Calor em alta velocidade | Mais baixo | Mais alto |
| Sensibilidade a erros de montagem | Mais baixo | Mais alto |
| Custo | Mais baixo | Mais alto |
Por que as mesas rotativas geralmente precisam de pré-carga
Uma mesa rotativa suporta uma peça de trabalho enquanto uma ferramenta de corte a empurra. Qualquer folga no rolamento permite que a mesa incline ou se desloque sob essa força. O resultado pode ser:
- Acabamento superficial ruim ou marcas de vibração
- Erros de posicionamento após a indexação
- Desgaste irregular da pista ao longo do tempo
Eliminar a folga melhora a rigidez, razão pela qual os fabricantes de máquinas-ferramenta geralmente preferem projetos pré-carregados ou com folga zero para mesas rotativas de precisão, especialmente em máquinas de corte pesado.
As vantagens e desvantagens da pré-carga
Mais pré-carga nem sempre é melhor. Pré-carga em excesso pode causar:
- Alto torque de rotação, que precisa de um motor de acionamento mais potente
- Acúmulo de calor, especialmente em velocidades mais altas
- desgaste mais rápido se o rolamento estiver sobrecarregado
- Sensibilidade à superfície de montagem. Um rolamento sem folga não tolera superfícies de montagem irregulares da mesma forma que um rolamento com folga.
Para rotações de baixa velocidade, como em uma mesa que gira apenas algumas rotações por minuto, o calor raramente é um problema. Torque e precisão de montagem são mais importantes.
Quais tipos de rolamentos são utilizados?
Rolamentos de esferas de contato em quatro pontos para giro
Podem ser construídas com folga zero controlando o tamanho da esfera em relação à pista de rolamento. São adequadas para cargas moderadas e cargas combinadas em espaços compactos.
Rolamentos de giro de rolos cruzados
Possuem alta rigidez para o seu tamanho. Frequentemente são a primeira escolha quando precisão e rigidez são fundamentais.
Para uma comparação entre os dois tipos, consulte nosso guia sobre rolamentos de mesa rotativa.
Como decidir
| Sua situação | Escolha típica |
|---|---|
| Corte intermitente intenso, posicionamento preciso | Rolos cruzados pré-carregados ou com folga zero |
| Cargas moderadas, espaço compacto | contato de quatro pontos com folga zero |
| Baixa velocidade, serviço leve, sem necessidade de precisão | folga normal |
| Equipamentos com grandes variações de temperatura | Folga normal, ou discuta com o fornecedor. |
Se você não tiver certeza, envie ao fornecedor os detalhes da sua aplicação: carga, velocidade, requisitos de precisão e método de montagem. Um bom fornecedor solicitará essas informações antes de recomendar um projeto.
O que especificar ao solicitar um orçamento
Para evitar mal-entendidos, indique esses pontos por escrito:
| 1. Condição de folga ou pré-carga | Em números, se possível, e em qual direção: axial, radial ou ambas. |
| 2. Como será medido | Por exemplo, por meio de um indicador de mostrador em uma bancada de testes. |
| 3. Torque rotativo máximo permitido | Se o seu espaço de transporte for limitado |
| 4. Requisitos de precisão | Como, por exemplo, o desalinhamento das superfícies de montagem. |
| 5. Detalhes de montagem | Incluindo a planicidade das superfícies de montagem e a disposição dos parafusos. |
A montagem é tão importante quanto o rolamento.
Um rolamento de folga zero só funciona conforme projetado se estiver assentado em superfícies planas e rígidas. Superfícies irregulares podem deformar os anéis e criar pontos de atrito. Siga as instruções do fornecedor quanto à sequência de aperto dos parafusos e ao torque, e verifique se o rolamento gira suavemente com a mão antes de colocar a máquina em funcionamento.
O que podemos fazer

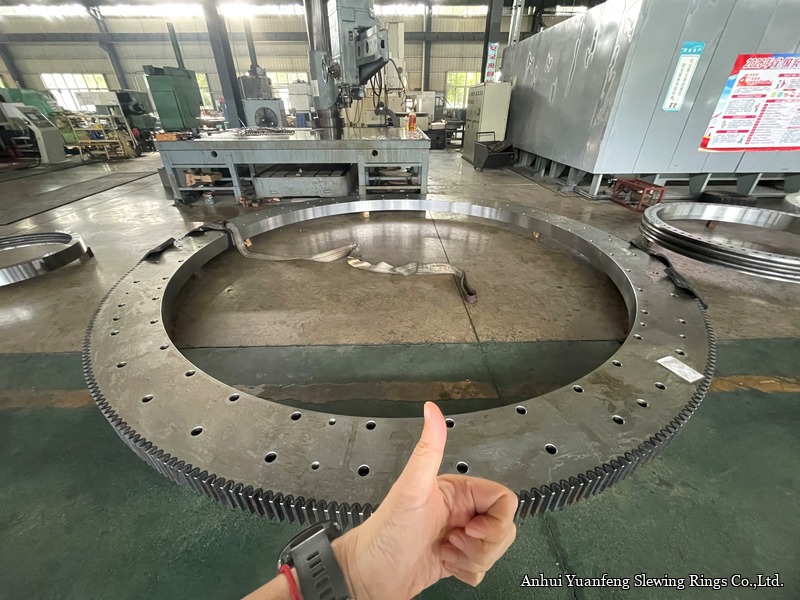

A Anhui Yuanfeng Slewing Rings Co., Ltd. fabrica anéis de giro conforme desenhos do cliente, incluindo configurações de folga zero e rolos cruzados, de 200 mm a 6.000 mm em aço 42CrMo e 50Mn com pista de rolamento temperada por indução. As dimensões são verificadas em nossa máquina de medição por coordenadas Zeiss interna e possuímos as certificações ISO 9001 e CE.
Um primeiro anel ou uma substituição pode ser encomendado como uma peça única. A produção do primeiro anel estabelece um desenho aprovado que mantemos em arquivo. Pedidos repetidos e em lote para outras máquinas do mesmo modelo são feitos com base nesse mesmo desenho, evitando redimensionamento e tornando a produção de cada anel subsequente mais rápida e econômica. Antes de fazer o pedido, é útil saber quantas máquinas desse modelo você opera e quantas delas precisarão de rolamentos, para que a primeira solicitação possa ser planejada como um único lote, em vez de compras emergenciais separadas.
O tempo de produção típico é de cerca de 40 dias., com frete marítimo cotado separadamente. Precisamos de um desenho ou parâmetros detalhados para começar. Não oferecemos engenharia reversa ou projetos do zero, e algumas configurações estão fora da nossa capacidade de fabricação atual. Informaremos na fase de estudo de viabilidade se a sua configuração se enquadra em alguma delas.
Perguntas frequentes
Folga e pré-carga em rolamentos de giro para mesas rotativas
P: A folga zero é a mesma coisa que pré-carga?
Não exatamente. Folga zero significa que não há folga mensurável. Pré-carga significa que os elementos rolantes estão deliberadamente sob leve pressão. Combine a condição exata e como ela será medida antes de fazer o pedido.
P: Um rolamento pré-carregado se desgasta mais rapidamente?
Não, desde que a pré-carga esteja correta e o rolamento esteja montado adequadamente. Pré-carga excessiva ou montagem inadequada é o que reduz a vida útil.
P: Preciso de pré-carga para uma mesa de baixa velocidade?
Nem sempre. Se a mesa gira lentamente, suporta uma carga leve e não exige alta precisão, uma folga normal pode ser suficiente. A pré-carga é mais importante quando as forças de corte e a precisão de posicionamento são cruciais.
P: Vocês conseguem fabricar um rolamento de substituição para uma mesa rotativa já existente?
Sim, se você puder nos fornecer um desenho ou medidas detalhadas da peça antiga, incluindo a folga ou pré-carga necessária, analisaremos a viabilidade e prepararemos um desenho para sua aprovação antes da produção.
P: Quais tipos de rolamentos são adequados para uma mesa rotativa de máquina-ferramenta?
Os rolamentos de giro de rolos cruzados são geralmente a primeira escolha quando a rigidez e a precisão são cruciais, pois são rígidos para o seu tamanho. Os rolamentos de giro de esferas com contato em quatro pontos também podem ser fabricados com folga zero para suportar cargas moderadas e combinadas em espaços compactos.
P: Que informações um fornecedor precisa para cotar um rolamento de mesa rotativa?
Um desenho ou parâmetros detalhados: diâmetro externo, diâmetro interno, altura dos anéis, detalhes de montagem, dados da engrenagem (se aplicável) e sua necessidade de folga ou pré-carga. Indicar sua carga, velocidade e precisão desejadas ajuda o fornecedor a confirmar a configuração correta.
Como escolher um rolamento para uma mesa rotativa? Deixe uma mensagem com seu desenho ou parâmetros principais, incluindo suas necessidades de folga ou pré-carga - nossos engenheiros responderão em até 24 horas.
