Rolamentos de giro em veículos de transporte de vigas
Como um anel de giro de 700 mm mantém vigas de 1.000 toneladas em movimento
Caso de aplicação da Anhui Yuanfeng
O que é um veículo de transporte de viga? Um veículo de transporte de vigas (também chamado de transportador de vigas) é uma máquina especial usada na construção de pontes para transportar vigas de concreto pré-moldado do pátio de moldagem até o local de montagem. Uma única viga pode pesar de 800 a 1.200 toneladas, e o veículo que a transporta pode ter 40 ou mais rodas dispostas em múltiplos eixos com direção independente.
Cada conjunto de eixos direcionais gira em torno de um rolamento de giro. O rolamento deve transmitir toda a carga do eixo para o chassi, permitindo ao mesmo tempo uma rotação precisa da direção – frequentemente sob cargas extremas, impactos e condições adversas típicas de canteiros de obras. Isso faz dos transportadores de vigas uma das aplicações mais exigentes para um rolamento de giro desse porte.
Aplicação: Direção de múltiplos eixos sob carga pesada
Por que este veículo exige mais de um rolamento do que de um guindaste?
Um transportador de vigas não gira rapidamente. Seu movimento de direção é lento – tipicamente alguns graus por segundo – mas as forças envolvidas são enormes. Cada grupo de eixos suporta uma parte da carga útil total, e cada movimento de direção é realizado com carga máxima, em terreno irregular, frequentemente em baixa velocidade e com alto torque.
Características de carga
Ao contrário de um anel de giro do guindaste, que lida com grandes cargas de momento provenientes de uma lança deslocada, um rolamento de transportador de vigas trabalha com um perfil de carga diferente:
| Tipo de carga | Magnitude | Fonte |
|---|---|---|
| Carga axial | Dominante | Peso da viga em cada eixo |
| Carga radial | Moderado | Forças laterais ao virar o volante |
| Carga de Momento | Moderado-Alto | Cargas descentralizadas em terreno irregular |
Implicações de design: O rolamento deve ser selecionado principalmente com base na capacidade de carga axial, com capacidade de momento suficiente para suportar terrenos irregulares. O sobredimensionamento é comum nessa aplicação, pois o custo de uma falha em campo — como um transportador parado bloqueando um canteiro de obras de ponte — excede em muito o custo de um rolamento maior.
Anel de giro de 700 mm que fabricamos para esta aplicação.
Um diâmetro compacto com especificações robustas.
O rolamento de pivô de direção deste transportador de vigas tem um diâmetro externo de 700 mm – compacto para os padrões de anéis de giro, mas projetado para serviço pesado. Nossa produção para esta aplicação utilizou 42CrMo Aço com endurecimento por indução nas pistas de rolamento, pistas retificadas e padrão de montagem aparafusado compatível com o módulo do eixo do cliente.
Nesse diâmetro, os desafios de fabricação são diferentes dos anéis maiores. As tolerâncias que variam com o diâmetro são mais rigorosas em termos absolutos, e o padrão de dureza da pista de rolamento deve ser verificado cuidadosamente, pois a zona endurecida representa uma fração maior da seção total.
Especificações principais
| Parâmetro | Especificação |
|---|---|
| diâmetro externo | 700 mm |
| Material | 42CrMo, temperado e revenido |
| Tratamento de pista de corrida | Endurecido por indução, HRC 55-62 |
| Chegada em pista de corrida | Chão |
| Montagem | Padrão de furação conforme desenho do cliente |
| Inspeção | Zeiss CMM, relatório completo com cada unidade |
Da forja ao anel finalizado

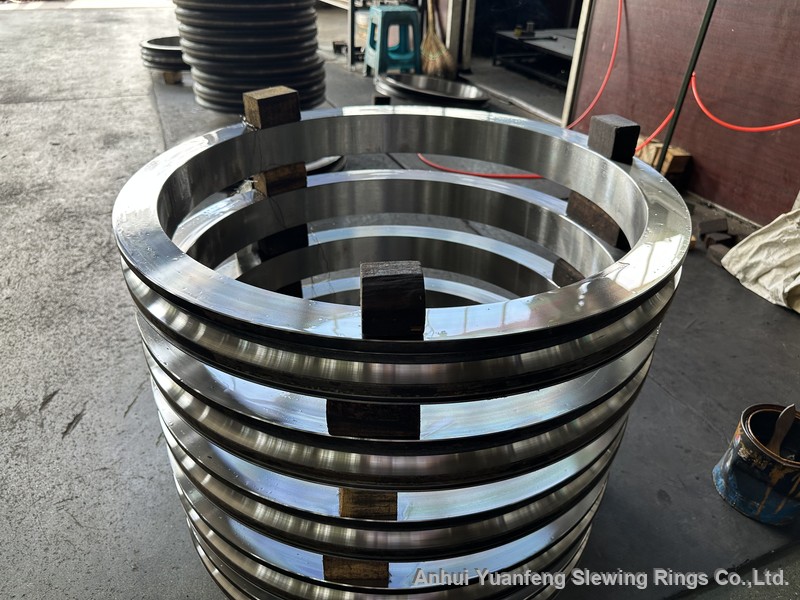

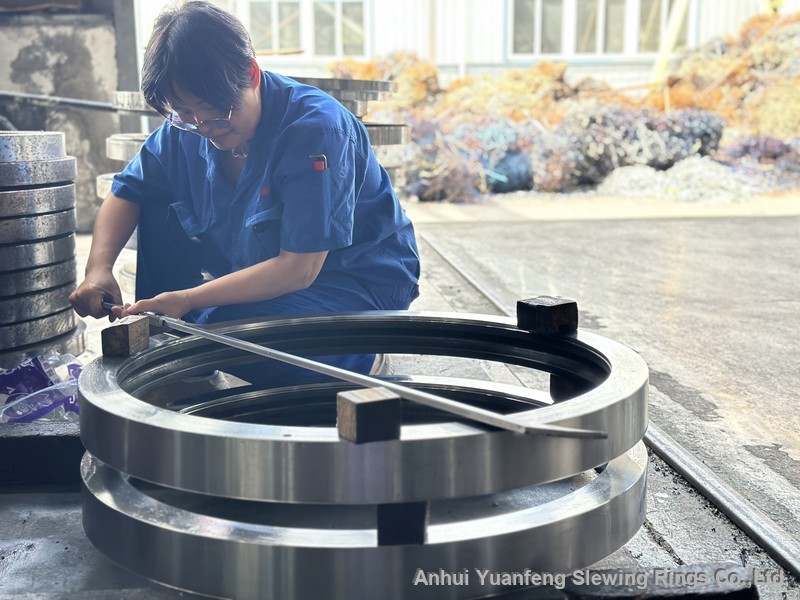

As fotos acima mostram os anéis de 700 mm em estágio semiacabado – após o torneamento, com a geometria da pista de rolamento já cortada. As próximas etapas em nossa unidade de Hefei são o endurecimento por indução da pista de rolamento, a retificação até a tolerância final, a furação dos furos para os parafusos e uma inspeção completa por CMM antes da montagem dos elementos rolantes.
Para uma aplicação de transportador de feixe, damos especial atenção a dois aspectos durante a fabricação:
Verificação da profundidade da camada endurecida
A pista de rolamento de um anel de 700 mm suporta uma tensão de contato por unidade de área maior do que um anel maior sob a mesma carga axial. A profundidade da camada endurecida deve ser verificada por meio de teste de gradiente de dureza, e não apenas por leitura superficial – tipicamente de 2 a 4 mm para essa seção transversal, confirmada mediante solicitação por um relatório de teste de terceiros.
Parafuso de montagem de precisão
Os parafusos do rolamento são fixados diretamente ao módulo do eixo, sem necessidade de ajuste da carcaça. A tolerância na posição dos furos dos parafusos deve ser suficientemente precisa para que o rolamento se encaixe no lugar sem a necessidade de alargamento no local. Verificamos todo o padrão de furação com medição por CMM antes do envio.
Por que o pivô de direção é o local ideal para um anel de giro?
Cada módulo de eixo de um transportador de vigas precisa girar independentemente para que o veículo possa negociar raios de curvatura apertados em canteiros de obras. O rolamento de giro no pivô realiza três funções simultaneamente: suporta a carga vertical da viga, permite uma rotação suave para a direção e mantém o eixo de direção estável sob forças laterais.
Projetos alternativos — como pinos-mestre ou buchas — desgastam-se rapidamente sob essa combinação de carga axial pesada e rotação lenta com alto torque. Uma pista de rolamento endurecida e retificada com elementos rolantes suporta milhões de ciclos de direção com desgaste mínimo e intervalos de manutenção previsíveis.
Por que os clientes escolhem a Yuanfeng para esta aplicação: Fabricamos o anel internamente a partir de aço bruto — sem terceirização de usinagem ou tratamento térmico. Cada unidade é enviada com um relatório de inspeção CMM e rastreabilidade completa da produção. Para um componente instalado no interior de uma máquina de 1.000 toneladas, essa documentação é o que torna a manutenção em campo previsível.
Rolamentos de giro personalizados para veículos de uso especial
Transportadores de vigas, máquinas de perfuração de túneis, plataformas de perfuração e outros veículos para fins especiais dependem de rolamentos de giro projetados para sua carga específica. Anhui YuanfengProduzimos anéis de giro de 200 mm a 6.000 mm em configurações de esferas de fileira única, esferas de fileira dupla, roletes cruzados e roletes de três fileiras - projetados sob medida de acordo com seu padrão de furação, requisitos de carga e especificações de engrenagem.
Envie-nos os detalhes da sua aplicação ou um desenho, e nós recomendaremos a configuração ideal para o seu veículo.
Perguntas frequentes
Respostas rápidas para compradores que buscam anéis de giro para veículos de uso especial.
P: Qual o tamanho dos rolamentos de giro usados em veículos de transporte de vigas?
Os mancais de pivô de direção em transportadores de vigas normalmente variam de 500 mm a 1.200 mm de diâmetro externo, dependendo da carga por eixo. O anel de 700 mm mencionado neste artigo é um tamanho comum para transportadores de média capacidade que carregam vigas de 600 a 900 toneladas.
P: Qual o tipo de rolamento mais adequado para o pivô da direção de um veículo?
Os rolamentos de esferas de contato em quatro pontos de uma única carreira são a escolha mais comum para pivôs de direção, equilibrando capacidade de carga, custo e altura compacta. Os rolamentos de rolos de três carreiras são usados apenas nos transportadores mais pesados, onde as cargas de momento devido a terrenos irregulares são extremas.
P: Qual a classe de aço recomendada para anéis de giro de alta resistência?
O aço 42CrMo é o preferido para aplicações automotivas devido à sua resistência a cargas de impacto e à sua excelente resposta ao endurecimento por indução na pista de rolamento (dureza superficial HRC 55-62). O aço 50Mn é uma alternativa com boa relação custo-benefício para casos de carga moderada e previsível.
P: Vocês conseguem fabricar um anel de giro personalizado a partir do nosso desenho?
Sim. A Yuanfeng produz anéis de giro personalizados de 200 mm a 6.000 mm, de acordo com os padrões de furação, casos de carga e especificações de engrenagem do cliente. Os pedidos personalizados começam a partir de uma única peça - sem quantidade mínima de lote.
P: Vocês fornecem relatórios de inspeção para cada rolamento?
Cada rolamento é enviado com um relatório de inspeção CMM que abrange a circularidade da pista de rolamento, a posição dos furos dos parafusos e a precisão da engrenagem, além de um relatório de teste de gradiente de dureza, mediante solicitação. A rastreabilidade completa da produção é documentada para cada unidade.
Tem uma pergunta diferente? Envie os detalhes da sua candidatura para office@ahyfeng.com e nossos engenheiros responderão em até 24 horas.
