Guia prático para selecionar rolamentos de giro para guindastes montados em caminhões

Guia prático para selecionar rolamentos de giro para guindastes montados em caminhões

Junho de 2026 | Rolamento de giro Co. de Anhui Yuanfeng, Ltd.

Guindastes montados em caminhões (TMC) representam uma das aplicações mais comuns para rolamentos de giro. Suas condições de operação são peculiares: cargas pesadas intermitentes, impacto lateral da lança, ambientes externos com poeira e umidade, e rotação repentina após longos períodos de inatividade. As consequências da seleção inadequada — corrosão da pista de rolamento, desgaste da engrenagem e tempo de inatividade para reparos — se traduzem em custos financeiros e de tempo significativos para os operadores de guindastes.

Nossa empresa é especializada em fabricação rolamentos de giro para TMCs Capacidades de 3 a 200 toneladas. Abaixo, apresentamos a estrutura prática de seleção que utilizamos ao trabalhar com clientes OEM.

1. Defina o espectro de carga real

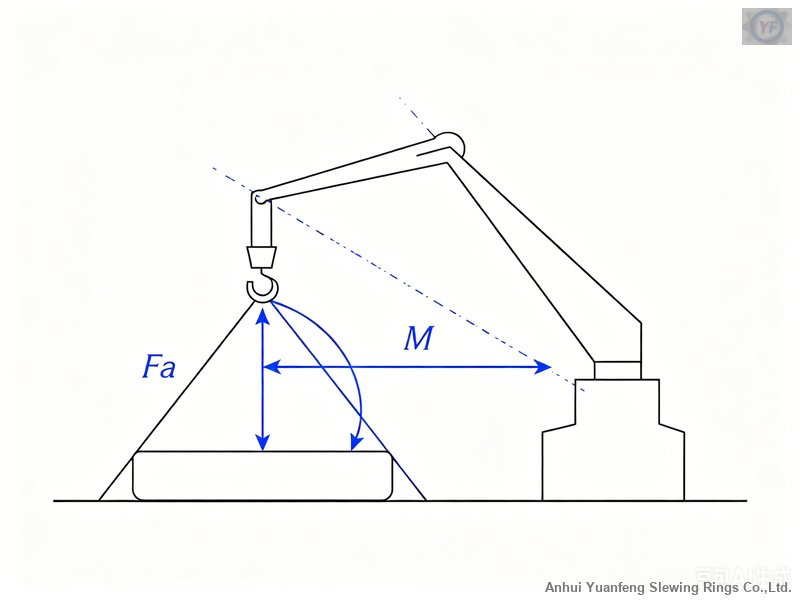

Muitos compradores selecionam os rolamentos com base apenas no comprimento da lança — o que está longe de ser suficiente. A abordagem correta é calcular a carga combinada que atua no rolamento de giro na condição operacional mais crítica:

• Força Axial (Fa): O peso próprio combinado da carga, da lança e do gancho, atuando verticalmente para baixo.
• Força radial (Fr): A força horizontal gerada pela tração lateral excêntrica ou pela carga de vento na lança.
• Momento de virada (M): O parâmetro mais crítico para TMCs. Fórmula de cálculo: peso da carga × distância horizontal do ponto de içamento ao eixo de giro.

Princípio de Seleção: Para guindastes de grande porte com capacidade inferior a 200 toneladas, o fator de segurança estático (S₀) não deve ser inferior a 1,3. Se as condições de operação envolverem içamento frequente em raio total ou cargas de impacto (como operações com garra), recomenda-se S₀ ≥ 1,5.

2. Escolhendo a estrutura correta para o canal de distribuição

As diferentes estruturas de pistas de rolamento variam significativamente em sua capacidade de suportar cargas combinadas. Duas estruturas principais são utilizadas no setor TMC:

Nossa recomendação: Se a velocidade de giro do guindaste montado em caminhão for ≤ 2 rpm e a capacidade de elevação for priorizada em relação à velocidade de giro, a esfera de contato de quatro pontos de fileira única é a opção mais econômica. Se as condições de operação exigirem posicionamento preciso ou envolverem um momento de tombamento significativo, o investimento adicional na esfera de três fileiras compensa.

3. Os parâmetros da engrenagem não devem ser ignorados.

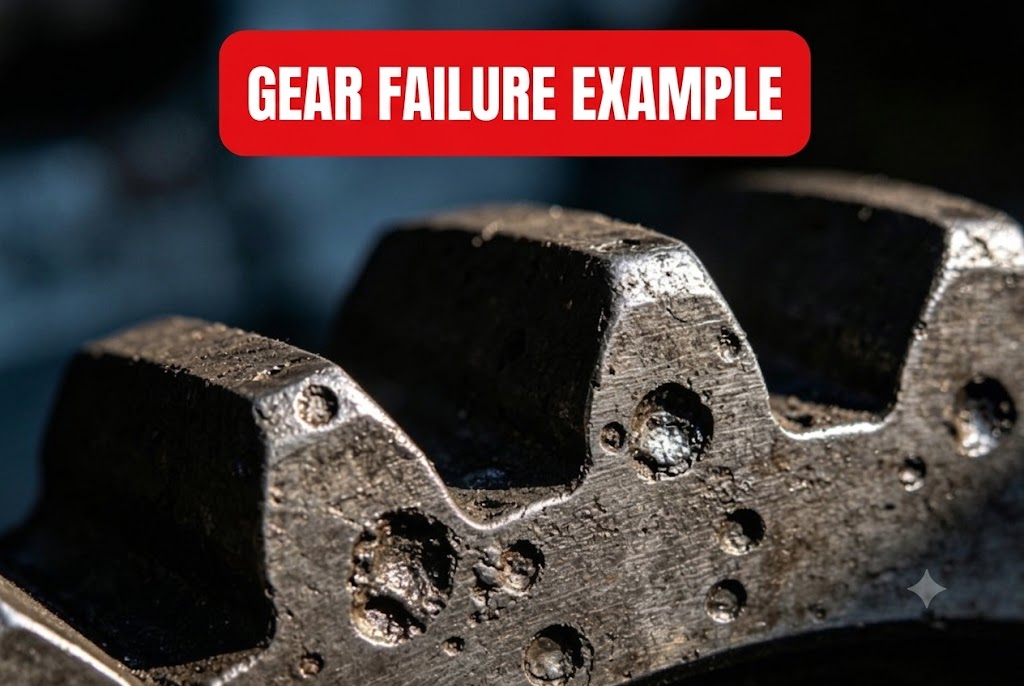

Em aplicações TMC, a engrenagem de um rolamento de giro com dentes externos costuma ser o primeiro ponto de falha. As causas incluem: desalinhamento do engrenamento devido à deformação do chassi, entrada de contaminantes nos flancos expostos da engrenagem e corrosão por pitting devido a ciclos frequentes de partida e parada.

• Dureza da pista de rolamento: 50–60 HRC (endurecimento por indução)
• Grau de precisão: P0 conforme a norma JB/T 2300
• Controle de folga: 0,03–0,05 × módulo (acomoda deformações sem travamento)

Vedação e proteção contra corrosão:

• Vedantes padrão em NBR; vedantes em FKM (fluoroelastômero) recomendados para aplicações costeiras ou em climas frios.
• As engrenagens podem ser tratadas com spray de zinco/cobre para proteção contra corrosão.
• Material da pista de rolamento: aço 50Mn, têmpera e revenido integrais + endurecimento da superfície da pista. Nunca utilize anéis de aço carbono comum.

4. As normas de instalação determinam a vida útil real.

A escolha correta, porém com instalação inadequada, torna todo o trabalho anterior inútil:

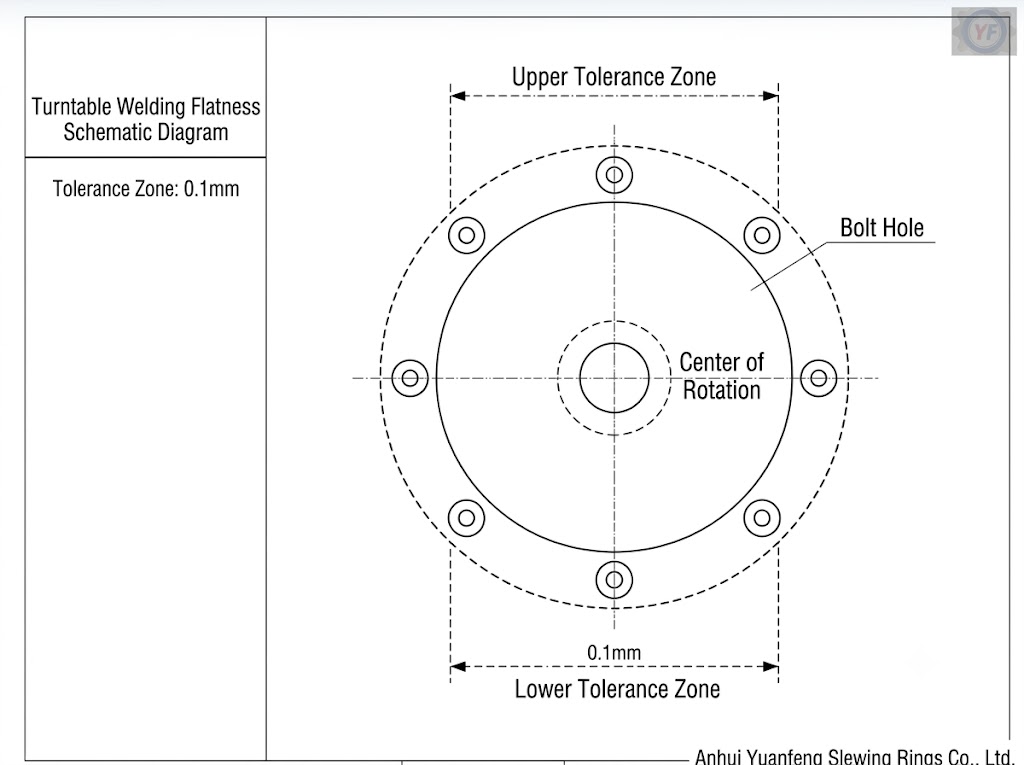

• Planicidade da superfície de montagem: O controle deve ser preciso dentro de 0,1 mm ao longo do círculo primitivo do parafuso. Uma preparação inadequada da subestrutura soldada leva à distribuição desigual da carga e danos acelerados à pista de rolamento.
• Pré-tensionamento de parafusos: Aperte simetricamente de acordo com os valores de torque especificados; recomenda-se o uso de uma chave dinamométrica.
• Lubrificação: Recomenda-se o uso de graxa EP2 à base de lítio com aditivo MoS₂. A aplicação deve ser feita a cada 50 a 100 horas de operação em condições normais; em ambientes com poeira, o intervalo deve ser reduzido.
