Rolamentos de giro em turbinas eólicas: Requisitos dos rolamentos de guinada e arfagem explicados

Rolamentos de giro em turbinas eólicas:
Explicação dos Requisitos dos Rolamentos de Guinada e Arfagem

Junho de 2026 | Rolamento de giro Co. de Anhui Yuanfeng, Ltd.

As turbinas eólicas exigem mais de seus rolamentos de giro do que quase qualquer outra aplicação. Um rolamento de guindaste gira continuamente e pode ser inspecionado ou substituído com relativa facilidade. Um rolamento no topo de uma turbina eólica — instalado de 80 a 120 metros acima do solo — deve operar de forma confiável por 20 anos com intervenção mínima, sob cargas que mudam constantemente em direção e magnitude, em ambientes que variam do calor do deserto ao frio do Ártico, passando por chuva e poeira. Compreender o que diferencia um rolamento de giro de turbina eólica de um rolamento industrial padrão é essencial para os engenheiros que especificam esses componentes e para as equipes de compras que avaliam os fornecedores.

Na Anhui Yuanfeng, fabricamos rolamentos de giro Para aplicações em turbinas eólicas terrestres, abrangendo configurações de rolamentos de guinada e de passo. Abaixo, apresentamos a estrutura técnica que utilizamos ao trabalhar com clientes do setor de energia eólica.

Dois rolamentos, duas funções: guinada vs. arfagem

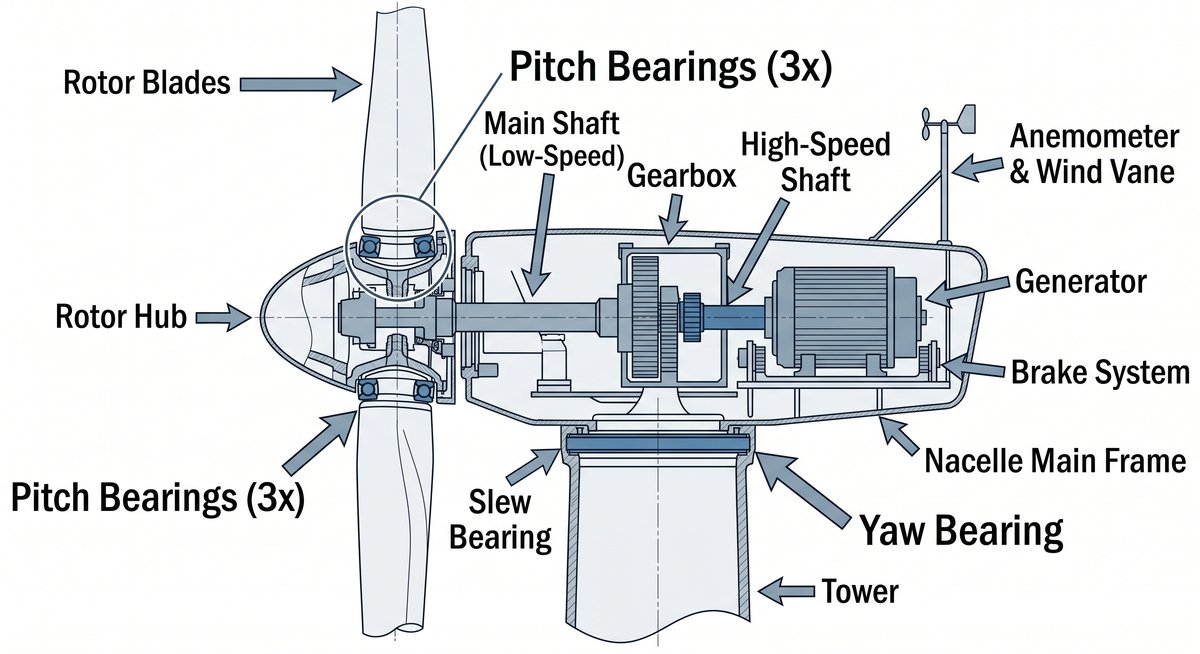

Figura 1: Corte transversal de uma turbina eólica de eixo horizontal — direção de guinada (na junção torre-nacela) e direção de passo (na conexão raiz da pá-cubo)

Uma turbina eólica padrão de eixo horizontal com três pás utiliza quatro rolamentos de giro: um rolamento de guinada e três rolamentos de passo. Suas posições na turbina são diferentes, assim como as exigências impostas a cada um.

O rolamento de guinada O rolamento de guinada fica na junção entre o topo da torre e a nacela — a estrutura que contém a caixa de engrenagens, o gerador e o sistema de transmissão. Sua função é girar toda a nacela em torno do eixo vertical da torre, acompanhando continuamente a direção do vento. A rotação de guinada é lenta e pouco frequente: a nacela pode completar apenas alguns graus de movimento por vez, respondendo às mudanças de vento ao longo de minutos ou horas. Mas as cargas são substanciais. O rolamento de guinada suporta todo o peso da nacela, do cubo e das pás, juntamente com momentos de inclinação significativos gerados pela carga assimétrica do vento no disco do rotor. A configuração mais comum é a de um rolamento de guinada com eixo de rotação variável. rolamento de esferas de giro de contato de quatro pontos de fileira única, valorizada por sua capacidade de suportar cargas axiais, radiais e de momento combinadas em uma seção transversal compacta.

rolamentos de passo Os rolamentos de passo são instalados na conexão entre a raiz de cada pá e o cubo. Cada rolamento permite que sua pá gire em torno de seu eixo longitudinal, ajustando o ângulo da pá (ângulo de passo) em resposta às mudanças na velocidade do vento. Em baixas velocidades de vento, as pás se inclinam para capturar a energia máxima. À medida que a velocidade do vento aumenta além da capacidade nominal da turbina, as pás se inclinam progressivamente para limitar a produção e proteger a estrutura. Em paradas de emergência, as pás devem atingir uma posição totalmente inclinada em segundos. Isso significa que os rolamentos de passo experimentam um ciclo oscilatório muito mais exigente do que os rolamentos de guinada: movimentos contínuos de pequena amplitude em vez de grandes rotações ocasionais. Os diâmetros dos rolamentos de passo normalmente variam de aproximadamente 1,5 metros em turbinas terrestres menores para cima, dimensionados para corresponder ao diâmetro da raiz da pá. O tipo mais comum é o rolamento de passo. rolamento de esferas de giro de contato de quatro pontos de fileira dupla, que oferece maior capacidade de carga do que os projetos de fileira única em uma configuração adequada ao espaço confinado na raiz da pá.

Perfil de carga: o que esses rolamentos realmente suportam.

As condições de carga nos rolamentos de giro de turbinas eólicas diferem fundamentalmente da maioria dos equipamentos rotativos industriais.

Os mancais de guinada devem suportar momentos de inclinação gerados não apenas pela pressão do vento no disco do rotor, mas também pela gravidade atuando sobre a massa deslocada do cubo e das pás. Cargas axiais (o peso vertical da estrutura da nacela) e cargas radiais provenientes do empuxo do vento atuam simultaneamente — uma condição de carga combinada que exige uma análise cuidadosa em vez de uma simples seleção de catálogo.

Os rolamentos de passo operam sob um desafio diferente: a distribuição não uniforme da carga. Como a velocidade e a pressão do vento variam ao longo do disco do rotor — maiores na ponta da pá, menores perto do cubo e assimétricas em condições de guinada — os rolamentos de passo suportam cargas que se deslocam constantemente ao longo de sua circunferência. Uma seção da pista de rolamento pode suportar a maior parte da carga, enquanto o restante suporta pouca. Ao longo de uma longa vida útil, essa carga desigual cria padrões de fadiga que os métodos padrão de cálculo da vida útil dos rolamentos, desenvolvidos para distribuição uniforme de carga, não capturam com precisão. A metodologia de projeto para rolamentos de passo e guinada é regida pela Diretriz de Projeto DG03 do NREL (Rolamentos de Passo e Guinada), atualizada em 2024, que fornece métodos de cálculo especificamente calibrados para essas condições de carga oscilatória e não uniforme.

Por que os rolamentos padrão não funcionam aqui

Três fatores — material, vedação e lubrificação — exigem especificações que vão além das práticas industriais padrão.

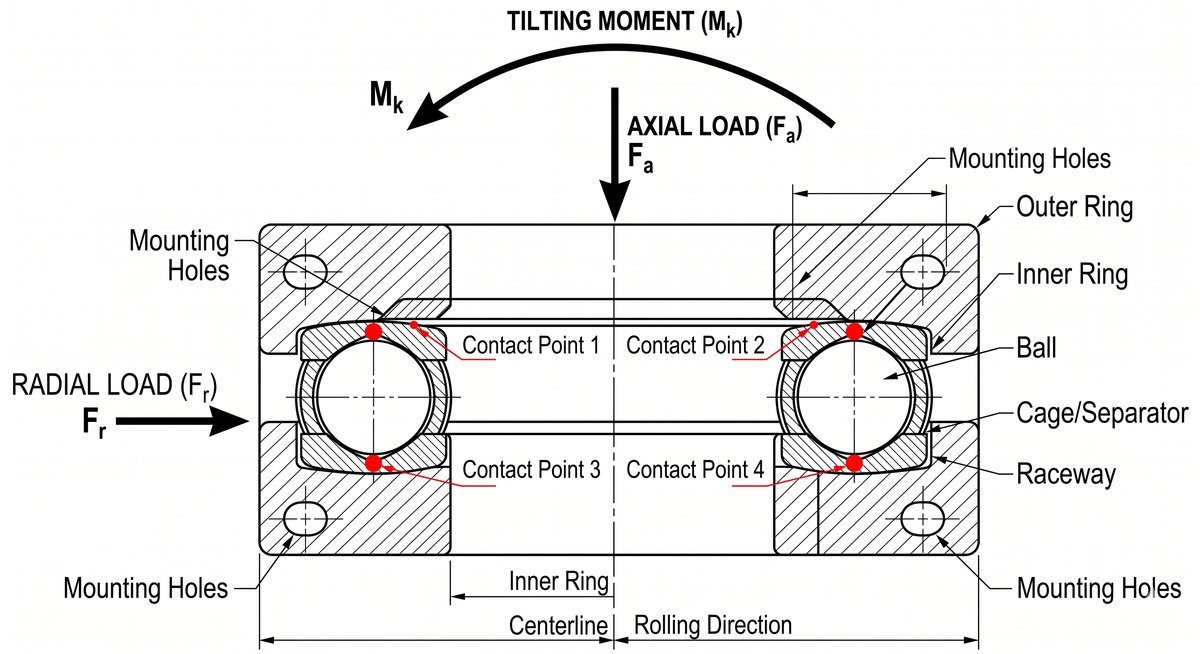

Figura 2: Rolamento de esferas de contato em quatro pontos — trajetórias de carga combinadas de momento axial, radial e de inclinação

Tratamento térmico e de materiais

O aço da pista de rolamento dos mancais de giro de turbinas eólicas é tipicamente aço-liga 42CrMo. Após o tratamento térmico de têmpera e revenido, a dureza do anel atinge 229–269 HB; o endurecimento por indução da superfície da pista de rolamento resulta em 55–62 HRC na superfície de contato, preservando um núcleo resistente. A profundidade e a consistência da camada endurecida em toda a circunferência da pista de rolamento são cruciais. O endurecimento irregular cria pontos fracos onde a fadiga de contato se inicia prematuramente. Para um mancal de passo operando sob carga não uniforme, uma zona fraca localizada no setor de alta carga pode desencadear uma falha muito antes da vida útil calculada do mancal.

Requisitos de vedação

Os parques eólicos terrestres estão sujeitos a areia, poeira, variações de temperatura e precipitação em todas as estações do ano. Uma única vedação labial elastomérica geralmente é insuficiente para uma longa vida útil nessas condições. Rolamentos de giro de turbina eólica Normalmente, especifica-se uma vedação multicamadas: vedações labirínticas combinadas com vedações labiais elastoméricas, com aplicação de graxa anticorrosiva na interface da vedação. O material da vedação deve ser adequado para toda a faixa de temperatura de operação e exposição aos raios UV no local de instalação.

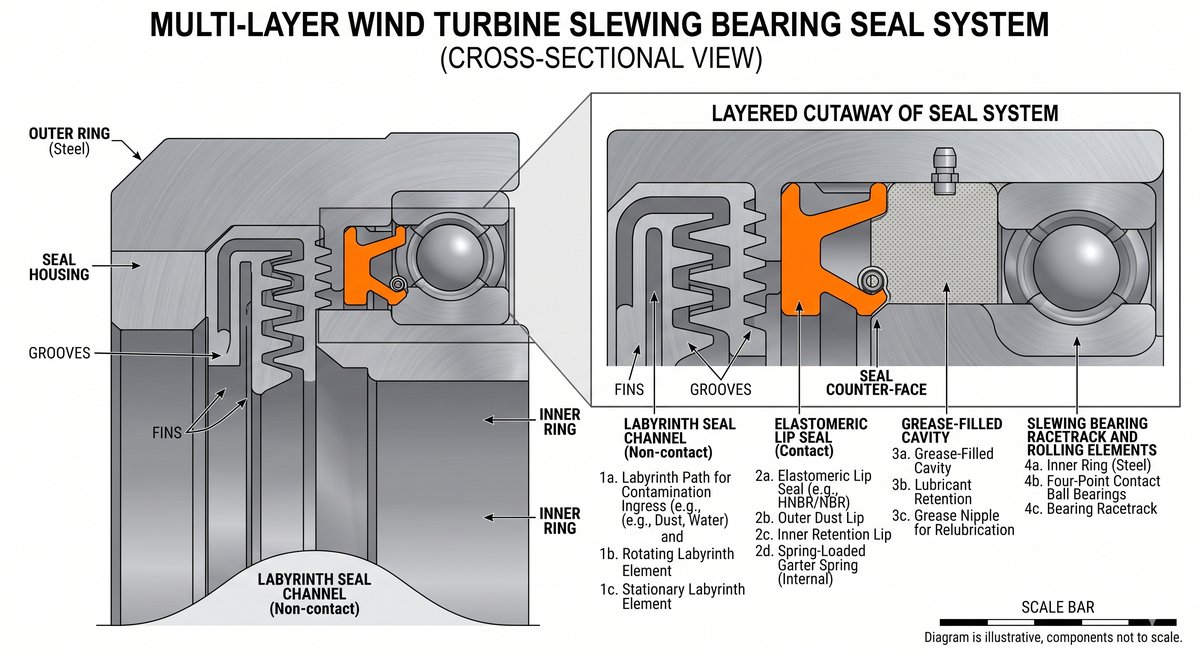

Figura 3: Configuração de vedação multicamadas — vedação labiríntica combinada com vedação labial elastomérica com interface de graxa anticorrosiva

Lubrificação

O movimento oscilatório lento dos rolamentos de inclinação e guinada significa que a teoria convencional de lubrificação em rotação completa não se aplica. Em rotação contínua, os elementos rolantes retornam a um reservatório de graxa limpa a cada revolução. Em rolamentos oscilatórios, o mesmo pequeno arco da pista de rolamento é contatado repetidamente, e a película lubrificante nessa zona não é renovada naturalmente. Isso cria condições de contato metal-metal — um regime chamado atrito misto ou de fronteira (κ). < 1) — que aceleram o desgaste e os danos por atrito.

A graxa mineral padrão EP-2 geralmente não é adequada para essas condições. Os rolamentos de passo e guinada de turbinas eólicas exigem graxas com desempenho aprimorado em extrema pressão, especificamente validadas para contato oscilatório, boa resistência à água e operabilidade em toda a faixa de temperatura esperada no local de instalação.

Modos de falha comuns em rolamentos de giro de turbinas eólicas

Entender como esses rolamentos normalmente falham é tão importante quanto saber como especificá-los.

Brinelling falso Ocorre quando micromovimentos induzidos por vibração entre os elementos rolantes e as pistas causam desgaste oxidativo nos pontos de contato, produzindo marcas elípticas que se assemelham a danos por sobrecarga estática (marcas Brinell), mas resultam de desgaste por atrito. É particularmente comum em rolamentos de passo durante períodos de inatividade — quando as pás são mantidas em um ângulo fixo, mas a vibração induzida pelo vento continua a microcarregar a zona de contato. O sinal característico é a presença de detritos de desgaste marrom-avermelhados nos pontos de contato. A prevenção requer graxa com aditivos anti-atrito e, quando possível, movimentos periódicos de pequena amplitude do rolamento durante períodos prolongados de inatividade.

Rachaduras de corrosão branca (WEC) As trincas por corrosão em aço (WEC, na sigla em inglês) são um modo de falha mais grave e menos previsível, documentado em toda a indústria eólica como uma causa significativa de substituição prematura de rolamentos. Elas se desenvolvem como alterações microestruturais subsuperficiais no aço, visíveis após ataque químico sob microscopia metalúrgica como áreas brancas brilhantes. Essas trincas podem se propagar de forma imprevisível e causar falha nos rolamentos muito antes do final da vida útil projetada. Os fatores contribuintes, ainda em fase de pesquisa, incluem a difusão de hidrogênio no aço, correntes elétricas e a composição química do lubrificante. Por esse motivo, a rastreabilidade do material e a documentação da limpeza do aço são requisitos importantes de aquisição.

Falha na vedação e entrada de contaminantes Embora seja o modo de falha mais operacionalmente gerenciável, continua sendo uma causa significativa de degradação prematura dos rolamentos. A deterioração da vedação permite a entrada de umidade e contaminantes na pista de rolamento, acelerando a corrosão por pites e o desgaste abrasivo. Os primeiros indicadores incluem aumento da contaminação do lubrificante em amostras de graxa e descoloração visível nas interfaces da vedação durante inspeções de rotina.

Lista de verificação de especificações: perguntas a fazer ao seu fornecedor

Ao adquirir rolamentos de giro de guinada ou inclinação para aplicações em turbinas eólicas terrestres, vale a pena verificar os seguintes pontos com qualquer fornecedor:

Tratamento térmico e de materiais

• Aço anelar de grau (42CrMo ou aço liga equivalente)
• Dureza base após têmpera e revenido (229–269 HB)
• Dureza da superfície da pista de corrida após têmpera por indução (mínimo de 55–62 HRC)
• Método de especificação e medição da profundidade da camada endurecida
• Documentação de rastreabilidade do material (certificado de fusão, registros de tratamento térmico)

Geometria e folga

• Especificação de folga radial e axial — mancais de guinada normalmente de 0 a 50 µm; mancais de passo normalmente especificados com folga negativa (pré-carregada).
• Módulo de engrenagem e classe de precisão conforme a norma aplicável (não inferior à classe 8 da GB/T10095.1 ou equivalente DIN/ISO)
• coeficiente de modificação do perfil do dente da engrenagem

Vedação

• Material de vedação classificado para a faixa de temperatura operacional do local e exposição aos raios UV.
• Configuração da vedação (lábio único vs. multicamadas) e facilidade de substituição

Lubrificação

• Tipo de graxa pré-carregada e confirmação de adequação para contato oscilante (κ) < 1)
• Especificação e quantidade de entradas de graxa
• Recomendação de intervalo de relubrificação para a aplicação específica.

Documentação

• Relatório de inspeção dimensional
• Relatório de inspeção de precisão de engrenagens
• registros de lotes de tratamento térmico
• Relatório de teste de fábrica, quando aplicável.

Conclusão

Os rolamentos de giro de turbinas eólicas se enquadram em uma categoria de desempenho diferente dos rolamentos industriais em geral. A combinação de carga oscilatória, longa vida útil sem supervisão e exposição a ambientes externos faz com que a qualidade do material, o projeto da vedação e a especificação da lubrificação sejam os principais determinantes da vida útil do rolamento — e não apenas a capacidade de carga.

Para as equipes de compras e engenheiros de projeto que avaliam fornecedores, as perguntas certas vão muito além do diâmetro e da capacidade de carga estática. Um fornecedor que apresenta evidências documentadas sobre tratamento térmico, rastreabilidade de materiais e seleção de graxa — e não apenas alegações sobre o produto — merece ser seriamente considerado.
