Rolamentos de giro em guindastes sobre esteiras
O coração giratório das maiores máquinas de elevação do mundo.
Guia de aplicação da Anhui Yuanfeng

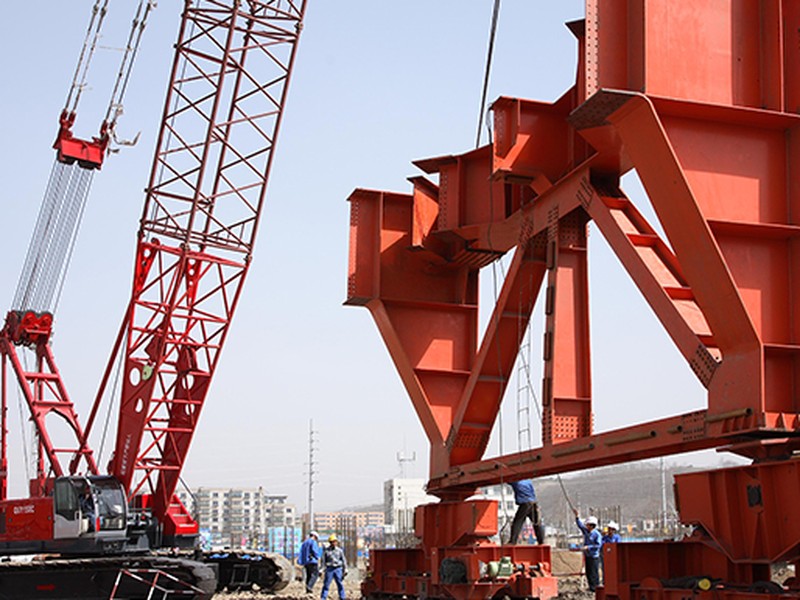

O que é um guindaste sobre esteiras? Um guindaste sobre esteiras é uma máquina de elevação montada sobre trilhos contínuos em vez de rodas, combinando grande capacidade de elevação com a habilidade de se deslocar em terrenos macios ou irregulares. Os modelos maiores podem levantar de 500 a 3.000 toneladas, e seus longos braços os tornam essenciais para a montagem de parques eólicos, construção de pontes, trabalhos em refinarias e montagem de grandes instalações industriais.
Cada guindaste sobre esteiras gira sua superestrutura — a cabine, a lança e o contrapeso — sobre um único rolamento de giro de grandes dimensões. Esse rolamento suporta toda a força de elevação, transmite o movimento de giro e absorve os impactos que danificariam componentes menores. É, literalmente, o coração giratório da máquina.
Para compradores que buscam anéis de giro para guindastes sobre esteiras, é essencial compreender o caso de carga, o tipo de rolamento correto e a qualidade de fabricação envolvida. Este guia aborda os pontos mais importantes.
Análise da carga: por que os guindastes sobre esteiras desgastam os rolamentos
Um perfil de carga dominado pelo momento de tombamento
Ao contrário de uma mesa rotativa de máquina-ferramenta - que é dominada por cargas axiais - o rolamento de um guindaste sobre esteiras está sujeito a uma condição diferente: momento de viradaQuando um guindaste de 1.500 toneladas levanta uma carga na extremidade de uma lança de 80 metros, a alavanca cria uma força de inclinação que tenta desequilibrar toda a superestrutura, deslocando-a de seus apoios. Esse momento de carga é o principal fator determinante do projeto.
Perfil de carga para um guindaste de esteiras médio típico
| Tipo de carga | Magnitude | Notas |
|---|---|---|
| Carga de Momento | Dominante | Carga x alcance da lança; tamanho do rolamento de acionamento |
| Carga axial | Alto | Carga içada + superestrutura + contrapeso |
| Carga radial | Moderado | Vento, aceleração de giro, forças laterais da lança |
Regra prática de seleção: Para guindastes sobre esteiras de médio e grande porte, o rolamento de giro é quase sempre dimensionado pelo momento de carga – geralmente o momento de elevação nominal mais uma margem de segurança para efeitos de vento e dinâmicos. Um fornecedor que cota um rolamento sem perguntar sobre a curva de momento nominal do guindaste não está fazendo o trabalho corretamente.
Como escolher o tipo certo de rolamento para um guindaste sobre esteiras
Três configurações predominam nesta aplicação.
Os guindastes sobre esteiras normalmente utilizam um dos três tipos de rolamentos de giro, selecionados de acordo com a capacidade e a operação do guindaste:
| Tipo | Capacidade típica | Por que funciona |
|---|---|---|
| Bola de contato de quatro pontos de fileira única | Até aproximadamente 100 toneladas | Compacto, econômico e adequado para guindastes leves. |
| Bola de fileira dupla | 100-400 toneladas | Maior capacidade de carga e boa rigidez para uso em aplicações de média intensidade. |
| Rolo de três fileiras | Mais de 400 toneladas | Canais de rolamento dedicados para cargas axiais, radiais e de momento; capacidade e rigidez máximas. |

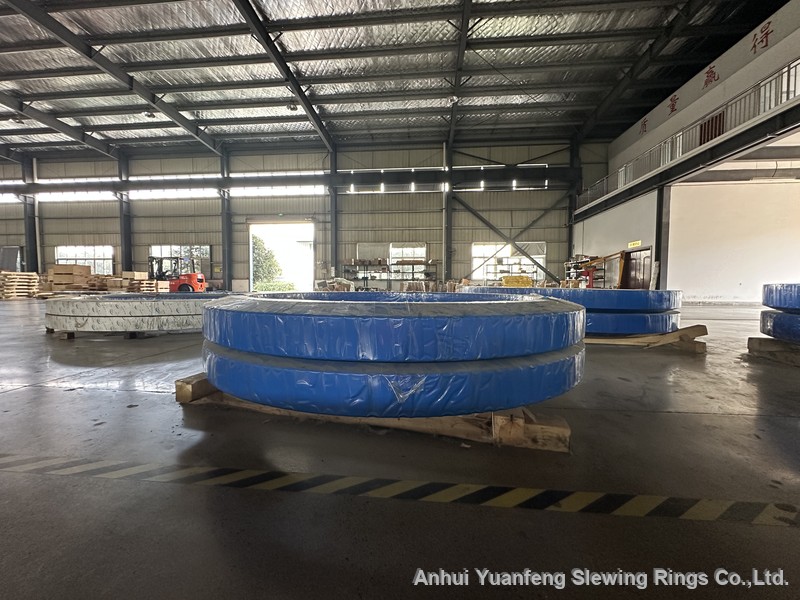

Capacidade de Yuanfeng: Fabricamos os três tipos, com diâmetros externos de 200 mm a 6.000 mm. Para aplicações em guindastes sobre esteiras de grande porte, os rolamentos de rolos de três carreiras com dentes de engrenagem interna ou externa são nossa produção mais comum – cada um deles usinado sob medida de acordo com a curva de carga e o padrão de furação do fabricante do guindaste.
O que significa qualidade em um rolamento de guindaste
Um guindaste sobre esteiras opera nos ambientes mais hostis – poeira, lama, chuva e cargas de impacto contínuas. A qualidade do rolamento de giro não é uma questão meramente estética; ela determina o tempo de atividade, a segurança e a vida útil. Esses são os aspectos que consideramos críticos:
Tratamento térmico e de materiais
Aço 42CrMo, temperado e revenido para um núcleo resistente, com pistas de rolamento endurecidas por indução a HRC 55-62. A profundidade da camada endurecida - tipicamente 3-5 mm em rolamentos de guindaste de grande porte - deve ser verificada por meio de teste de gradiente de dureza, e não inferida a partir de uma leitura superficial.
Precisão dos dentes da engrenagem

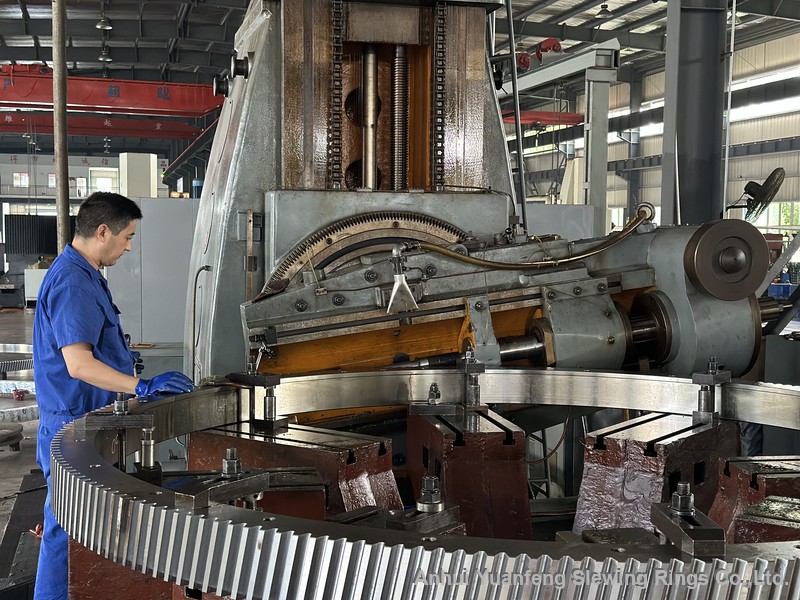

A maioria das coroas de giro de guindastes sobre esteiras possui dentes de engrenagem externa acionados pelo pinhão de giro. A precisão da engrenagem determina a suavidade e a vida útil. Inspecionamos o perfil do dente, o passo e a excentricidade com medição por máquina de medição por coordenadas (CMM) em cada coroa — uma engrenagem defeituosa fará com que o guindaste gire de forma áspera e ruidosa em poucas semanas.
Vedação para o campo
Os canteiros de obras são empoeirados. Fornecemos anéis de giro com combinações de vedação labiríntica ou elastomérica, adequadas ao ambiente operacional, e aconselhamos os clientes sobre os intervalos de relubrificação de acordo com seu ciclo de trabalho. Um rolamento bem vedado e bem lubrificado faz toda a diferença entre uma década de serviço e uma substituição prematura.
Onde funcionam os guindastes sobre esteiras com nossos rolamentos
A demanda por guindastes de esteira de grande porte é impulsionada por alguns setores de alto crescimento, todos os quais impõem exigências severas ao anel de giro:
Instalação de energia eólica
A montagem de turbinas eólicas exige guindastes capazes de içar nacelles de 100 toneladas e segmentos de torre até alturas de cubo superiores a 100 metros. Os momentos de içamento são extremos, e o rolamento de giro deve manter a posição com precisão durante a montagem – um mercado em crescimento a cada novo parque eólico.
Construção de pontes e infraestrutura
Em praticamente todos os grandes projetos, vigas pré-fabricadas de pontes, estruturas de aço e componentes de infraestrutura de grande porte são içados por guindastes sobre esteiras. A confiabilidade é fundamental — uma falha no rolamento de giro durante uma operação de içamento crítica pode paralisar toda a obra.
Refinaria e indústria pesada
A manutenção durante paradas programadas em refinarias e usinas de energia utiliza guindastes sobre esteiras para içar peças pesadas de vasos e trocadores de calor em espaços confinados, onde a movimentação precisa e suave sob carga máxima é essencial.
Comprovado nas máquinas dos principais fabricantes de guindastes.
Nossos rolamentos de esferas de dupla carreira para giro são fornecidos para guindastes sobre esteiras de XCMG e Indústria Pesada Fuwa — dois dos fabricantes de máquinas pesadas mais tradicionais da China. Esses clientes submetem nossos rolamentos a seus próprios programas de qualificação rigorosos, e suas máquinas operam diariamente em parques eólicos, canteiros de obras de pontes e projetos industriais em todo o mundo.
Por que isso é importante para você: Quando um fabricante de guindastes que segue os padrões de engenharia da XCMG ou da Fuwa aceita um fornecedor de rolamentos, significa que o produto passou por testes de carga, verificações de precisão das engrenagens e requisitos de confiabilidade em campo. O fornecimento de anéis de giro de esferas de dupla carreira para suas linhas de guindastes sobre esteiras é um histórico que nos orgulha levar para cada novo projeto.
Parceria no seu rolamento de guindaste

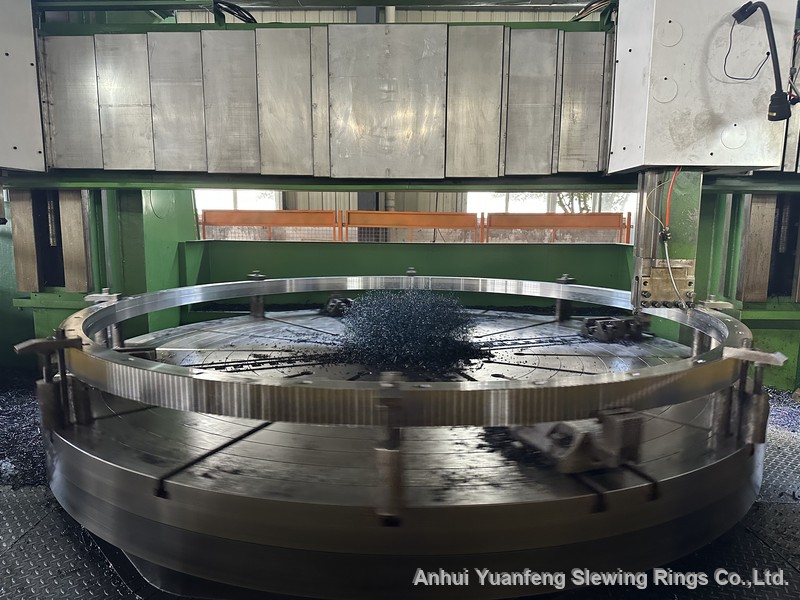

No Anhui Yuanfeng Slewing Rings Co., Ltd.Há quase 20 anos fornecemos rolamentos de giro para aplicações em guindastes. Fabricamos internamente a partir de aço bruto – torneamento, tratamento térmico, retificação, corte de engrenagens e montagem – com inspeção por CMM Zeiss em cada etapa crítica e rastreabilidade completa de cada unidade.
Seja você um fabricante de guindastes buscando um lote de produção ou um proprietário de frota substituindo um rolamento desgastado, envie-nos seus dados de carga ou desenho. Nossos engenheiros confirmarão o tipo, tamanho e configuração de rolamento corretos para sua máquina.
Perguntas frequentes
Respostas rápidas para proprietários e fabricantes de equipamentos originais (OEMs) de guindastes
P: Que tipo de rolamento de giro é usado em um guindaste sobre esteiras?
Guindastes de pequeno porte, com capacidade de até aproximadamente 100 toneladas, geralmente utilizam rolamentos de esferas de contato em quatro pontos com uma única carreira. Guindastes de médio porte (100-400 toneladas) costumam utilizar rolamentos de esferas com duas carreiras. Guindastes de grande porte, acima de 400 toneladas, utilizam rolamentos de rolos com três carreiras para máxima capacidade de momento e rigidez.
P: Como se dimensiona o rolamento de giro de um guindaste?
O dimensionamento do rolamento é feito principalmente com base no momento de tombamento — o momento de elevação nominal do guindaste com a lança totalmente estendida — mais a carga axial da carga içada e da superestrutura. Uma margem de segurança cobre os efeitos do vento, da aceleração de giro e da dinâmica do rolamento.
P: Que tipo de aço e dureza são usados nos anéis de giro de guindastes?
Aço liga 42CrMo, temperado e revenido, com canais de rolamento endurecidos por indução a HRC 55-62 e uma camada endurecida tipicamente de 3-5 mm de profundidade em anéis de grandes dimensões. Relatórios de testes de gradiente de dureza estão disponíveis mediante solicitação.
P: A Yuanfeng consegue fabricar um anel de giro de substituição para um guindaste existente?
Sim. Fazemos engenharia reversa de anéis de substituição a partir de desenhos do cliente ou peças originais desgastadas, correspondendo ao padrão de furação, módulo de engrenagem e capacidade de carga. A produção de peças de reposição começa com uma única peça.
P: Qual é o prazo de entrega para um anel de giro de guindaste personalizado?
O prazo de produção típico para um anel personalizado é de 40 dias, dependendo do tamanho e das especificações. Tamanhos em estoque e configurações padrão podem ser enviados mais rapidamente. Entre em contato conosco com suas necessidades para confirmarmos o prazo de entrega.
Precisa encontrar um rolamento para seu guindaste? Envie seus dados de carga ou desenho para office@ahyfeng.com - Nossos engenheiros respondem em até 24 horas.
