Rolamento de giro versus rolamento de esferas: quais são as principais diferenças?
Uma comparação prática para compradores que escolhem o componente de rotação certo.
Guia de Anhui Yuanfeng
Resposta rápida
Um rolamento de giro é um rolamento rotativo de grande diâmetro (tipicamente de 200 mm a 6.000 mm) projetado para suportar cargas axiais, radiais e de momento simultaneamente, enquanto sustenta uma plataforma giratória. Um rolamento de esferas padrão é um componente pequeno e de precisão (geralmente com menos de 200 mm) que suporta cargas entre dois eixos rotativos ou entre um eixo e um alojamento. As diferenças em tamanho, tipo de carga, montagem e aplicação são fundamentais – escolher a opção errada significa escolher a máquina errada.
Principais conclusões
1. Tamanho e estrutura: Os rolamentos de giro são conjuntos de anéis grandes com furos de montagem integrados e, frequentemente, dentes de engrenagem. Os rolamentos de esferas são componentes únicos e compactos.
2. Manuseio de carga: Os rolamentos de giro suportam cargas axiais, radiais e de momento combinadas em uma única unidade. Os rolamentos de esferas, por sua vez, suportam principalmente cargas radiais ou axiais em uma única direção.
3. Montagem: Os rolamentos de giro são parafusados diretamente entre duas estruturas sem a necessidade de um alojamento. Os rolamentos de esferas precisam de um alojamento e de um encaixe no eixo.
4. Velocidade de rotação: Os rolamentos de giro giram lentamente (graus por segundo). Os rolamentos de esferas geralmente funcionam a milhares de RPM.
5. Aplicação: Os rolamentos de giro são usados em guindastes, escavadeiras, turbinas eólicas e mesas giratórias. Os rolamentos de esferas são usados em motores, bombas, rodas e caixas de engrenagens.
O que é um Rolamento de esferas?
Um rolamento de esferas é um componente de precisão composto por um anel interno, um anel externo e esferas de aço endurecido entre eles, alojadas em uma gaiola. Sua função é reduzir o atrito entre duas partes móveis — geralmente um eixo rotativo e uma carcaça estacionária. Os rolamentos de esferas estão disponíveis em configurações de contato angular, de ranhura profunda e axial, com dimensões que variam de alguns milímetros a algumas centenas de milímetros.
Eles são projetados para rotação de alta velocidade e transportam cargas principalmente em uma direção: radial (perpendicular ao eixo) ou axial (ao longo do eixo). São fabricadas em enormes volumes por linhas de produção automatizadas, razão pela qual são baratas e universalmente disponíveis.
O que é um Rolamento de giro?

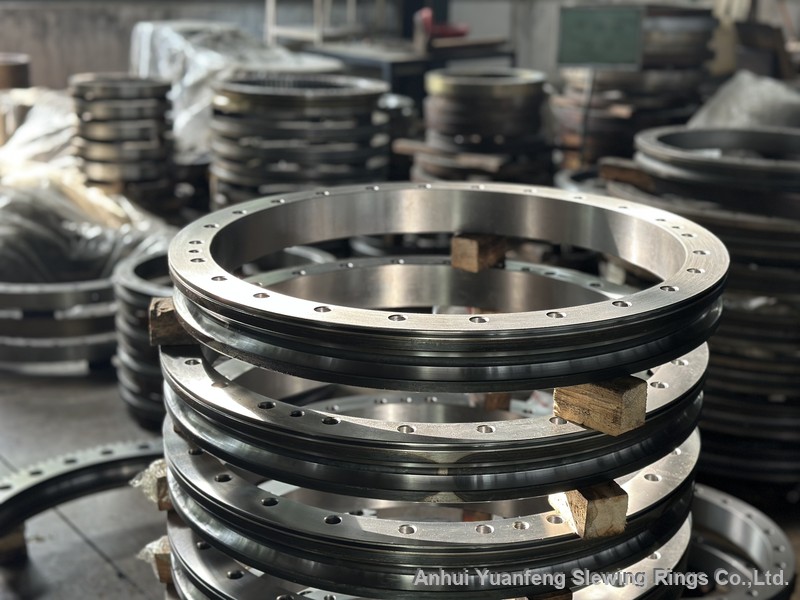

Um rolamento de giro (também chamado de anel de giro ou rolamento rotativo) é um rolamento de grande diâmetro — geralmente de 200 mm a 6.000 mm — que suporta uma plataforma giratória enquanto transporta cargas de múltiplas direções simultaneamente. Ao contrário de um rolamento de esferas, é uma unidade autossuficiente: anel interno, anel externo, elementos rolantes, furos de montagem e, frequentemente, dentes de engrenagem, parafusados diretamente na estrutura sem uma carcaça separada.
Os rolamentos de giro vêm em diversas configurações internas — esferas de contato em quatro pontos de uma carreira, esferas de duas carreiras, rolos cruzados e rolos de três carreiras — cada uma otimizada para diferentes combinações de carga, precisão e custo. Eles giram lentamente, normalmente alguns graus por segundo, mas devem absorver forças que destruiriam instantaneamente um rolamento de esferas padrão.
Comparação lado a lado
As diferenças práticas em resumo
| Aspecto | Rolamento de giro | Rolamento de esferas |
|---|---|---|
| Faixa de diâmetro | 200 - 6.000 mm | Poucos milímetros - 200 mm típicos |
| Instruções de carregamento | Axial + radial + momento simultaneamente | Radial ou axial, com uma direção dominante. |
| Montagem | Fixado entre estruturas, sem alojamento. | Encaixado sob pressão na carcaça, é necessário ajuste do eixo. |
| Velocidade de rotação | Lento, graus por segundo | Rápido, até milhares de RPM |
| Integração de engrenagens | Dentes de engrenagem internos/externos disponíveis | Não disponível |
| Aplicações típicas | Guindastes, escavadeiras, turbinas eólicas, mesas giratórias, radar | Motores, bombas, rodas, caixas de engrenagens, ventiladores |
| Volume de produção | Personalizado, em baixo volume, feito sob encomenda. | Produzido em massa, disponível para pronta entrega. |
A regra de uma frase: Se a sua aplicação envolve a rotação de uma plataforma grande sob cargas combinadas pesadas em baixa velocidade, você precisa de um rolamento de giro. Se ela gira um eixo rapidamente sob uma carga simples, você precisa de um rolamento de esferas. Eles não são substitutos um do outro.
Caso real: onde a diferença aparece
Um exemplo concreto da nossa própria produção: um cliente construindo um veículo de transporte de viga Para a construção de uma ponte, era necessário um rolamento de pivô de direção para uma máquina que transportava vigas de 600 a 900 toneladas. Cada módulo de direção do eixo tinha que suportar o peso do veículo enquanto girava lentamente sob carga máxima. Esta é uma aplicação clássica de rolamento de giro — a carga axial e o momento combinados destruiriam qualquer rolamento de esferas padrão em poucas horas.
Nós fornecemos um 700 mm anel giratório de bola de fileira dupla Fabricado em aço 42CrMo com pistas de rolamento temperadas por indução (HRC 55-62), pistas retificadas e padrão de montagem aparafusado compatível com o módulo do eixo do cliente. Cada unidade foi enviada com um relatório de inspeção CMM da Zeiss. Um rolamento de esferas padrão não teria suportado a carga axial, muito menos resistido ao momento fletor proveniente de terreno irregular.
O inverso também é verdadeiro: Ninguém usaria um rolamento de giro em um pequeno motor elétrico. Seria superdimensionado, lento e absurdamente caro. A escolha do tipo certo de rolamento começa com a aplicação, não com a peça.
Como decidir qual você precisa
Antes de escolher, faça a si mesmo estas perguntas:
1. O que está girando? Uma plataforma/mesa/torreta (giratória) ou um eixo (com rolamento de esferas)?
2. Quais são as cargas presentes? Existe alguma carga de momento (força descentrada tentando inclinar o rolamento)? Se sim, trata-se do rolamento de giro.
3. Qual a velocidade? Rotação lenta sob carga (giro) ou alta rotação (rolamento de esferas)?
4. Qual é o diâmetro? Acima de aproximadamente 200 mm com montagem em plataforma, você entra na faixa de rolamentos de giro.
5. Você precisa de dentes de engrenagem? Os rolamentos de giro podem integrar engrenagens internas ou externas - os rolamentos de esferas não podem.
Se ainda tiver dúvidas, envie os detalhes da sua aplicação a um fabricante especializado. Anhui Yuanfeng Slewing Rings Co., Ltd.Produzimos rolamentos de giro de 200 mm a 6.000 mm em configurações de esferas de uma carreira, esferas de duas carreiras, rolos cruzados e rolos de três carreiras - e teremos prazer em confirmar qual tipo é adequado para sua máquina.
Perguntas frequentes
Respostas rápidas para perguntas frequentes de compradores
P: Um rolamento de giro é o mesmo que um rolamento de esferas?
Não. Um rolamento de giro é um rolamento de grande diâmetro (200-6.000 mm) que suporta cargas axiais, radiais e de momento combinadas, montado diretamente entre estruturas. Um rolamento de esferas é um componente compacto para rotação de eixos que suporta uma única direção de carga dominante em alta velocidade.
P: Um rolamento de esferas pode ser usado em vez de um rolamento de giro?
Não é adequado para rotação de plataforma. Rolamentos de esferas não suportam os momentos de carga nem as cargas combinadas que os rolamentos de giro suportam. O uso de um rolamento de esferas em uma plataforma giratória de guindaste causaria falha rápida.
P: Quais são os tipos de rolamentos de giro?
Os principais tipos são: esfera de contato de quatro pontos em uma única fileira, esfera de dupla fileira, rolo cruzado e rolo de três fileiras. Cada um oferece um equilíbrio diferente entre capacidade de carga, rigidez, precisão e custo, adequado a aplicações específicas.
P: Quanto custa um rolamento de giro?
O custo depende do diâmetro, tipo, material, configuração da engrenagem e precisão. Rolamentos de giro personalizados variam de algumas centenas a dezenas de milhares de dólares. Entre em contato conosco com suas especificações para obter um orçamento.
P: Quanto tempo dura um rolamento de giro?
Com lubrificação e vedação adequadas, os rolamentos de giro normalmente duram de 10 a 20 anos em condições normais de uso. A vida útil depende do espectro de carga, das condições ambientais e da frequência de manutenção.
